Elementi di fissaggio







I dispositivi di fissaggio per strutture in acciaio sono gruppi di bulloni (bulloni, dadi e rondelle abbinati) prodotti secondo rigorosi standard meccanici e dimensionali per connessioni critiche per la sicurezza-in edifici in acciaio, ponti e torri di trasmissione. Si applicano due tipi di connessione: tipo portante-, dove i bulloni appoggiano contro le piastre collegate (struttura secondaria, arcarecci) e scorrimento-critico, dove i bulloni pre-tensionati bloccano le superfici dei giunti contro carichi di inversione o di fatica (connessioni trave primaria-a-colonna). Il pre-tensionamento si ottiene tramite il controllo-della coppia o i bulloni-svitabili (F1852).



Gli standard includono ASTM F3125 (bulloni strutturali esagonali pesanti A325/A490/F1852), F1554 (bulloni di ancoraggio), EN 14399 e GB/T 1228–1231. I voti vanno da 4,8 a 10,9/12,9. Il rivestimento deve corrispondere al grado e all'ambiente: zincatura a caldo-per immersione fino a 8,8 (protezione dalla corrosione), dacromet/galvanizzazione meccanica per 10.9+ (prevenzione dell'infragilimento da idrogeno).







GNEE produce assemblaggi di bulloni strutturali secondo i quattro standard applicabili di seguito. Ciascuno standard regola uno specifico mercato regionale: i gradi non sono intercambiabili. Utilizzare questo riferimento per abbinare le specifiche del progetto allo standard e al grado corretti.



Standard	Origine	Grado	minimo Trazione	Applicazione tipica
ASTM F3125 A325	America del Nord	—	120 ksi (827 MPa)	Giunti in acciaio bullonati, strutture edili, ponti
ASTM F3125 A490	America del Nord	—	150 ksi (1040 MPa)	Connessioni primarie ad alta resistenza-, tralicci pesanti
ASTM F3125 F1852	America del Nord	—	120 ksi (827 MPa)	Bullone svitabile-per connessioni-critiche scorrevoli
ASTM F1554	America del Nord	36 / 55 / 105	60 / 75 / 125 ksi	Bulloni di ancoraggio per ancoraggio di fondazione
EN 14399 HR	Europa	8.8 / 10.9	800/1040MPa	Bullonatura strutturale-standard europea
EN 14399 ALTA	Europa	10.9	1040MPa	Gruppi di prese esagonali-per giunti pre-tensionati
GB/T 1228–1231	Cina	8.8s / 10.9s	800/1040MPa	Strutture in acciaio-standard cinesi, ponti
ISO 898-1	Internazionale	4.8–12.9	400–1220 MPa	Riferimento delle proprietà meccaniche per tutti i gradi







La selezione di un elemento di fissaggio strutturale è una decisione in tre-fasi: stile della testa e metodo di azionamento, materiale, quindi qualità e trattamento superficiale. Ogni passaggio restringe la selezione in modo che corrisponda al tipo di connessione, ai requisiti di carico e all'ambiente del servizio.



Stili di testa e metodi di guida



Nella bullonatura strutturale, lo stile della testa determina la distribuzione del carico del morsetto e l'attrezzatura di installazione. I sei tipi seguenti coprono la maggior parte delle connessioni strutturali in acciaio.



Stile della testa		Metodo di guida	Applicazione strutturale
Maledizione Pesante		Chiave dinamometrica idraulica o pistola a percussione	Collegamenti primari ASTM F3125 A325/A490: l'ampia superficie di appoggio distribuisce il carico del morsetto tra gli strati collegati
Svita-Off (TC) F1852		Pistola elettrica per bulloni TC; la spline si taglia alla pretensione target	Collegamenti-critici e pre{1}}tensionati: installazione verificabile sul campo-, nessuna calibrazione della coppia necessaria
Bullone di ancoraggio		Chiave inglese o giradadi; impostazione cast-o forata-in	Ancoraggio di fondazione ASTM F1554: configurazioni con piega a L-, piega a J- o con testa per piastre di base delle colonne
Tappo presa		Chiave a brugola (chiave esagonale)	Connessioni di livello meccanico-, fissaggio della piastra di base ed elementi strutturali secondari; adatto per applicazioni in cui è preferibile una testa cilindrica compatta con attacco a esagono incassato rispetto a una testa esagonale esterna di grandi dimensioni

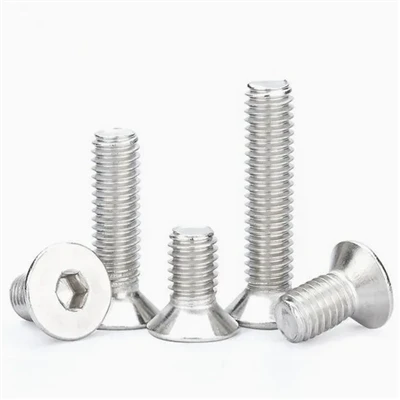

Svasato		Phillips o presa esagonale	Collegamenti di ponti architettonici e pedonali dove è richiesta una superficie a filo per motivi estetici o di spazio libero

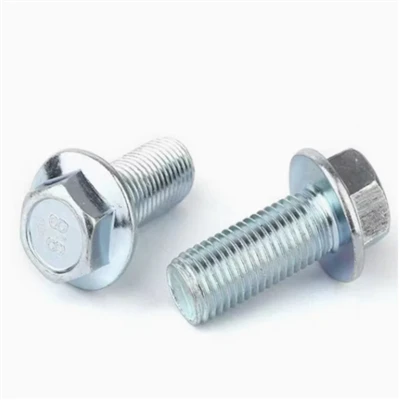

Bullone flangiato		Chiave inglese o presa	Collegamenti strutturali secondari: la flangia integrata distribuisce il carico senza rondella separata, installazione più rapida



Riferimento materiale



I materiali di fissaggio strutturali sono selezionati in base alla classe di resistenza e all'ambiente di servizio. I quattro materiali riportati di seguito coprono le applicazioni dell'acciaio strutturale, dalle strutture generali alle connessioni di tipo marino-.



Materiale	Riferimento standard	Grado tipico	Ambiente di servizio
Acciaio al carbonio	ASTM F3125 A325, ISO 898-1	4.8 / 8.8	Collegamenti strutturali generali, interni o rivestiti per esterni. Basso costo, elevata resistenza, richiede rivestimento
Acciaio legato	ASTM F3125 A490, ISO 898-1	10.9	Connessioni primarie ad alta-resistenza, ponti, capriate pesanti. Spento e temperato; richiede zincatura dacromet o meccanica; nessuna zincatura a caldo-(rischio di infragilimento da idrogeno)
Acciaio resistente agli agenti atmosferici	ASTM F3125 A325 Tipo 3 / A490 Tipo 3	8,8 / 10,9 equivalente	Resistenza alla corrosione atmosferica corrispondente alle strutture in acciaio resistente agli agenti atmosferici A588: forma uno strato protettivo di ossido, non è necessario alcun rivestimento
Acciaio inossidabile 304	ASTM F593, A2-70	A2-70	Esterno, alimentare, servizio generale contro la corrosione. Non raccomandato per l'esposizione a cloruri/marina



Grado e trattamento superficiale



Il passaggio finale abbina il tipo di fissaggio e il rivestimento alla richiesta di carico della connessione e all'esposizione ambientale. Il grado determina la resistenza alla trazione; il trattamento superficiale determina la resistenza alla corrosione e la durata.



Rivestimento	Grado adatto	Ambiente	Nota
Nero/tinta unita	4.8–12.9	Strutture interne e protette	Costo più basso, nessuna protezione dalla corrosione
Zincato-Placcato	4.8–8.8	Interni o esterni miti	Rivestimento sottile, resistenza alla corrosione limitata
Zincatura-a caldo	Fino a 8.8	Outdoor, industriale, costiero	Rivestimento pesante, durata di servizio di 50+ anni nella maggior parte degli ambienti
Dacromet / Zincatura meccanica	10.9–12.9	Applicazioni per esterni, ad alta-resistenza	Infragilimento da idrogeno sicuro per bulloni di alta-grado
Tipo di esposizione agli agenti atmosferici 3	8,8 / 10,9 equivalente	Zone di corrosione atmosferica, strutture in acciaio A588	Strato di ossido autoriparante-, non è necessario alcun rivestimento







Gli assemblaggi di bulloni strutturali GNEE sono stati esportati in progetti in Asia, Medio Oriente, Sud America e Africa, supportando grattacieli-telai in acciaio, collegamenti di ponti, torri di trasmissione di energia e impianti industriali. Ogni spedizione corrisponde esattamente allo standard, alla qualità e al rivestimento specifico del sito-richiesto dai codici locali e dalle specifiche del progetto.





I nostri elementi di fissaggio per strutture in acciaio sono realizzati attraverso un sistema di produzione interno-completo, dall'acciaio grezzo al prodotto finito. Il principale processo di produzione comprende:







GNEE verifica la qualità in ogni fase della produzione, non solo durante l'ispezione finale. Ciascuna fase prevede standard, metodi e criteri di accettazione propri, con rapporti di prova (EN 10204 3.1) emessi per lotto.



Palcoscenico	Articolo QC	Standard	Metodo
Materia prima	Composizione chimica, proprietà meccaniche	ASTM F3125, GB/T 3098.1, EN 10204 3.1	Spettrometro, trazione per calore
Formare	Dimensioni, crepe superficiali	ISO 4759-1	Primo-articolo + per 200 pezzi, MT
Filo	Diametro primitivo, adattamento della filettatura	ISO 965, GB/T197	Calibro passa/non passa-secondo ASTM F3125
Trattamento termico	Durezza, microstruttura, carico di trazione e prova	ASTM F3125, ISO 898-1	HRC per lotto, trazione per forno, metallografico
Superficie	Spessore del rivestimento, infragilimento da idrogeno, aderenza alla filettatura	ASTM F1941, A153	Indicatore magnetico, test HE 10.9+, indicatore go-
Finale	Carico di prova, trazione, carico a cuneo, durezza, dimensioni	ASTM F3125, EN 14399, ISO 898-1	EN 10204 3.1 MTC, campioni 2 anni, SGS/BV/TUV EN
Confezione	Etichettatura, protezione dall'umidità, segregazione	Norma interna	VCI + essiccante, etichetta con-numero di calore, caricamento delle foto











Oltre alle dimensioni standard del catalogo, GNEE può produrre elementi di fissaggio non-standard in base ai tuoi disegni, campioni o requisiti tecnici, con controlli di tolleranza e registri di ispezione.







Tutti i dispositivi di fissaggio della struttura in acciaio sono imballati come gruppi abbinati (bullone + dado + rondella), etichettati per la completa tracciabilità e spediti con la documentazione completa per garantire uno sdoganamento e un'installazione in loco-senza intoppi.



Imballaggio e spedizione

Palcoscenico	Metodo di imballaggio	Protezione
Assemblaggio di bullonatura	Bulloni, dadi e rondelle sono imballati come set abbinati secondo ASTM F3125: ogni unità contiene un bullone, un dado e le rondelle necessarie, eliminando-la mancata corrispondenza in loco	—
Confezione interna	Cartoni ondulati a 5 strati (350–500 kg), sacchi in tessuto (25–50 kg) o piccoli sacchi (1–5 kg) – selezionati in base alle dimensioni del prodotto e al volume dell'ordine	Superfici zincate e nere imballate con sacchetti VCI ed essiccante per prevenire la ruggine bianca e la corrosione dovuta all'umidità durante il transito oceanico di 30-45 giorni
Protezione speciale	Le estremità filettate, le scanalature twist-off e le pieghe dei bulloni di ancoraggio sono protette con cappucci in plastica o blocchi di legno per evitare danni durante il trasporto	Superfici di tipo 3 resistenti agli agenti atmosferici imballate con carta-inibitrice della ruggine per preservare lo strato protettivo di ossido
Pallettizzazione e carico	Cartoni impilati su pallet ISPM-15-trattati termicamente (1.200×1.000 mm o 1.100×1.100 mm), avvolti in film termoretraibile e reggiati per l'ottimizzazione del contenitore	—

Nota: ogni confezione è etichettata con: nome del prodotto, standard (ASTM F3125 / F1554 / GB), grado (A325 / A490 / 8.8 / 10.9), dimensione (M), quantità, numero di lotto, numero di colata e nome del progetto di destinazione.



Tempi di consegna

Categoria	Tempi di consegna standard	Tempi di consegna personalizzati
Dimensioni standard (M12–M36, A325/A490/8,8/10,9)	15–25 giorni	25–35 giorni (rivestimenti speciali, imballaggi personalizzati)
Dimensioni non-standard (M36–M64)	25–35 giorni	30–45 giorni (filettatura personalizzata, piegatura, stile della testa)

Nota: il tempo di consegna viene calcolato dalla conferma del disegno e dalla ricevuta del deposito. La produzione urgente è disponibile su richiesta.



Termini e documentazione di spedizione

Articolo	Dettaglio
Incoterms	FOB (Tianjin), CIF, DDP
Metodi di spedizione	FCL (20'GP / 40'GP / 40'HQ), LCL per piccoli ordini, trasporto aereo per progetti urgenti
Documentazione sull'esportazione	Fattura commerciale, bolla di accompagnamento (scomposizione a livello di cartone-), polizza di carico (B/L), certificato di origine (CO)
Documentazione di qualità	EN 10204 3.1 MTR per lotto, rapporto sullo spessore del rivestimento, certificato di ispezione di terze parti- (SGS/BV/TÜV)
Sdoganamento	Documentazione di esportazione completa fornita; è supportata l'ispezione-di terze parti da parte di SGS, BV o TÜV
Consolidamento multi-prodotto	Consolidamento con elementi strutturali in acciaio (travi, colonne, capriate, arcarecci, controventi) per ottimizzare i costi logistici per l'approvvigionamento dell'intero-progetto

Nota: è disponibile la spedizione consolidata con componenti strutturali in acciaio per ottimizzare i costi logistici per l'approvvigionamento dell'intero-progetto.







Essendo uno dei produttori e fornitori di elementi di fissaggio più professionali in Cina, disponiamo di attrezzature di produzione leader a livello mondiale-e di forti capacità produttive. Ti assicuriamo di acquistare elementi di fissaggio personalizzati a prezzi competitivi dalla nostra fabbrica. Per un preventivo, contattaci ora.

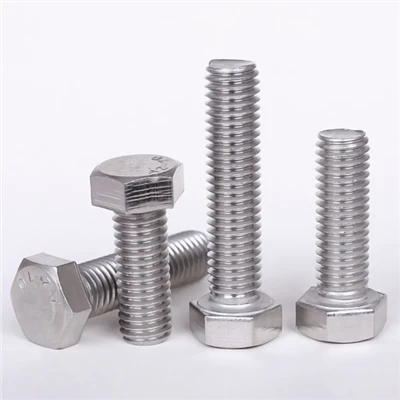

Elementi di fissaggio durevoli Classe 8 8 bulloni, Bullone esagonale a filettatura completa ad alta resistenza, Bullone a vite ad alta resistenza
