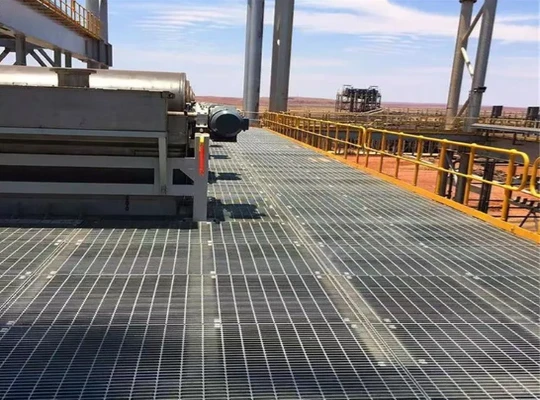

Vari Acciaio

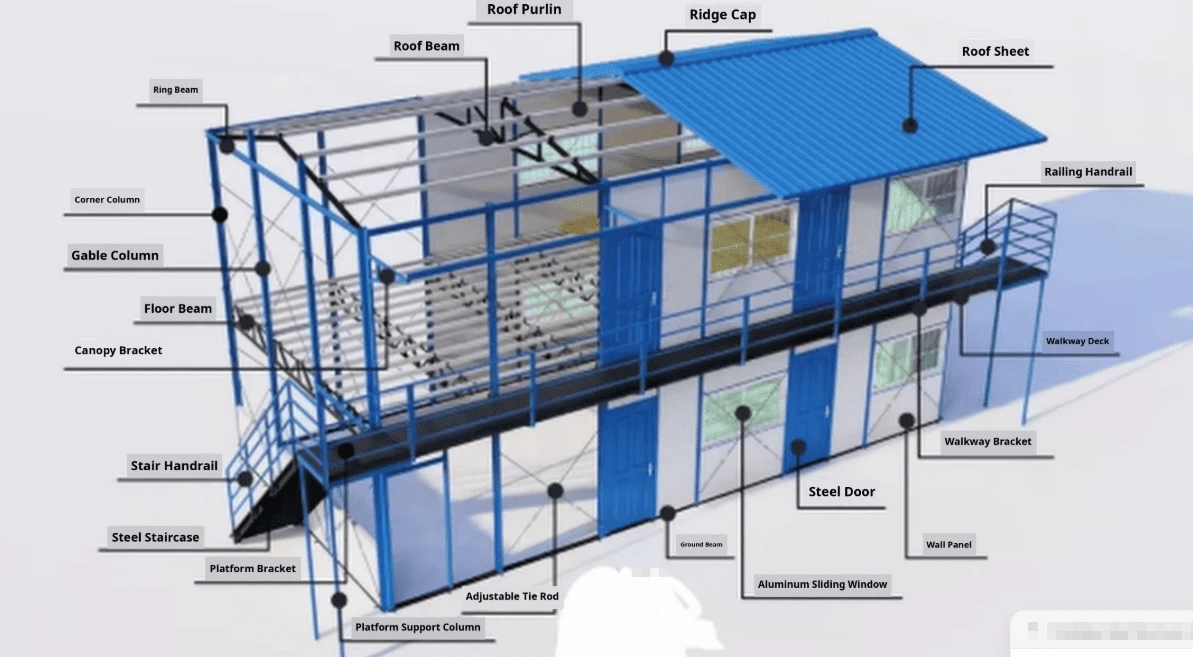

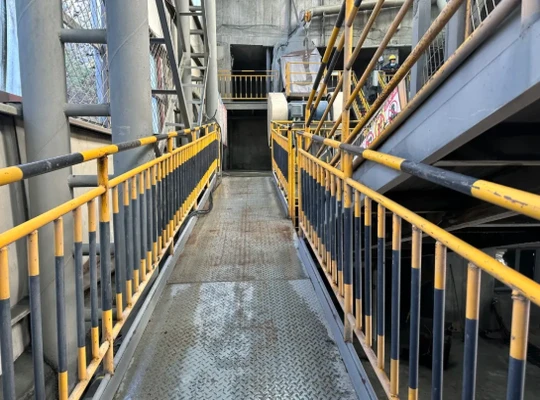

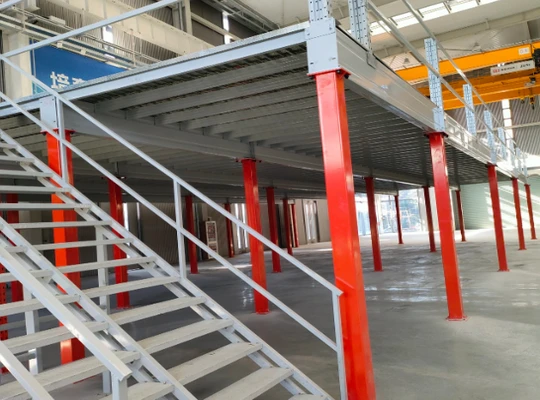

L'acciaio vario si riferisce a tutti i componenti strutturali in acciaio non-primari necessari per completare un edificio o una struttura industriale. Mentre colonne, travi, capriate, arcarecci e collegamenti principali in acciaio strutturale costituiscono il telaio portante-principale, acciaio vario copre i componenti secondari che rendono la struttura funzionale, sicura e accessibile per gli occupanti e il personale di manutenzione.

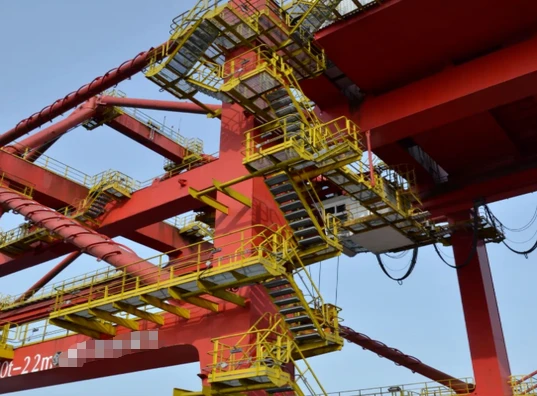

L'ambito dell'acciaio vario comprende tipicamente scale e gradini, ringhiere e corrimano, griglie in acciaio e piastre del pavimento, scale e piattaforme di accesso, fermapiede e gabbie di sicurezza, grondaie e componenti di drenaggio, incassi, dissuasori, supporti di attrezzature e carpenteria metallica architettonica. In pratica, qualsiasi elemento fabbricato in acciaio che non fa parte del telaio strutturale principale ma è richiesto dal progetto rientra nella categoria degli acciai vari, motivo per cui è anche chiamato "metalli vari" nel settore edile nordamericano.





Sebbene l'acciaio vario rappresenti un tonnellaggio inferiore rispetto all'acciaio strutturale primario, è fondamentale per il completamento e la conformità del progetto. Scale e ringhiere incidono direttamente sulla sicurezza del personale e devono soddisfare i requisiti OSHA, IBC e le normative edilizie locali. I grigliati e le piattaforme determinano la capacità di carico della passerella e la resistenza allo scivolamento. Grondaie e sistemi di drenaggio proteggono la struttura dai danni causati dall'acqua. Poiché questi componenti implicano dettagli di fabbricazione estesi (connessioni, saldature, trattamenti superficiali e conformità alle normative), gli acciai vari spesso richiedono più attenzione ingegneristica per tonnellata rispetto all'acciaio strutturale primario.









I vari prodotti siderurgici di GNEE sono stati esportati in stabilimenti industriali, edifici commerciali e progetti infrastrutturali nel sud-est asiatico, nel Medio Oriente, in Africa e in Sud America. La nostra produzione comprende scale, ringhiere, grate, fermapiede, scale e sistemi di drenaggio, realizzati per soddisfare le diverse condizioni del sito, gli standard internazionali e i quadri normativi.





Capacità di produzione



Il nostro impianto di produzione è dotato di capacità CNC di taglio, cesoiatura, punzonatura, foratura, granigliatura e verniciatura per varie lavorazioni dell'acciaio.



Articolo	Attrezzatura	Applicazioni varie in acciaio

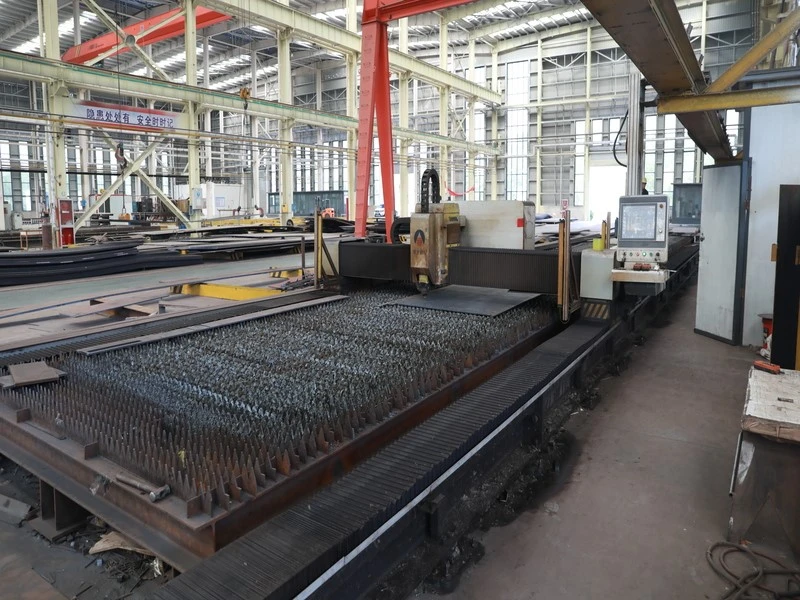

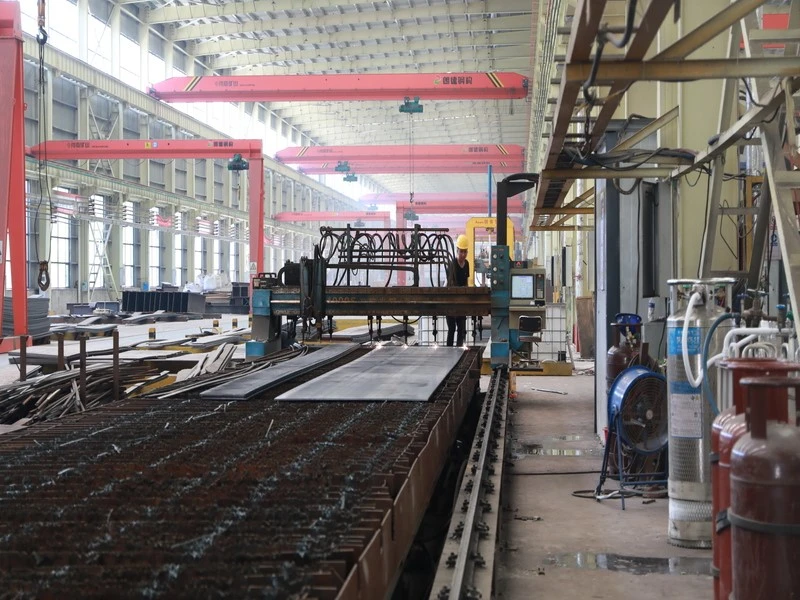

Taglio	Macchina da taglio a coordinate CNC da 3,2 m × 23 m; macchina da taglio CNC a portale	Montanti per scale, gradini, fermapiede, piastre di base

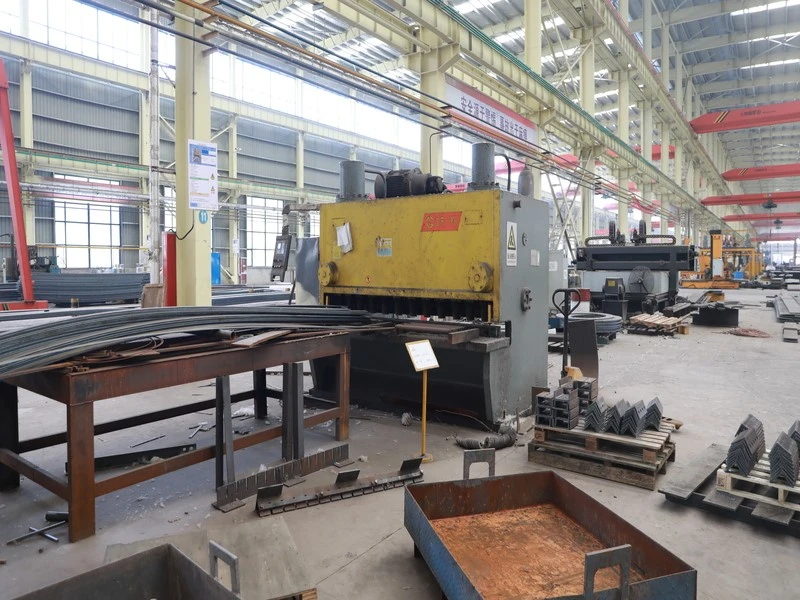

Tosatura	Cesoia a ghigliottina idraulica CNC da 25 mm × 2500 mm	Fogli per grondaie, grezzi per fermapiede, lastre sottili

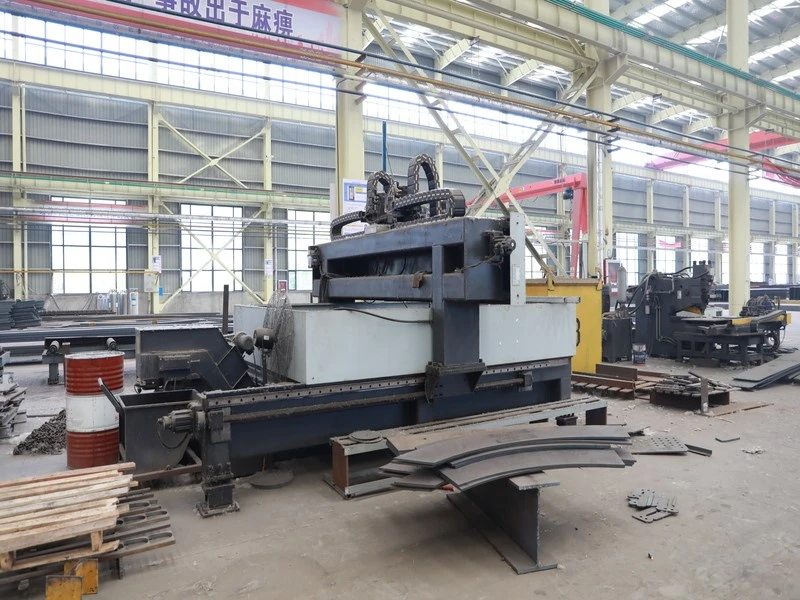

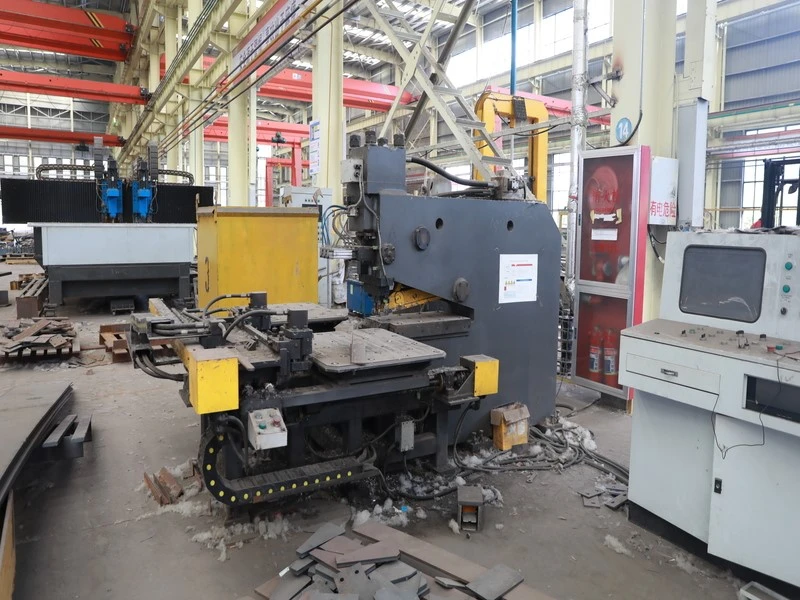

Punzonatura e perforazione	Punzonatrice e foratrice CNC; Foratrice per piastre CNC	Fori piastra base corrimano, fori di fissaggio

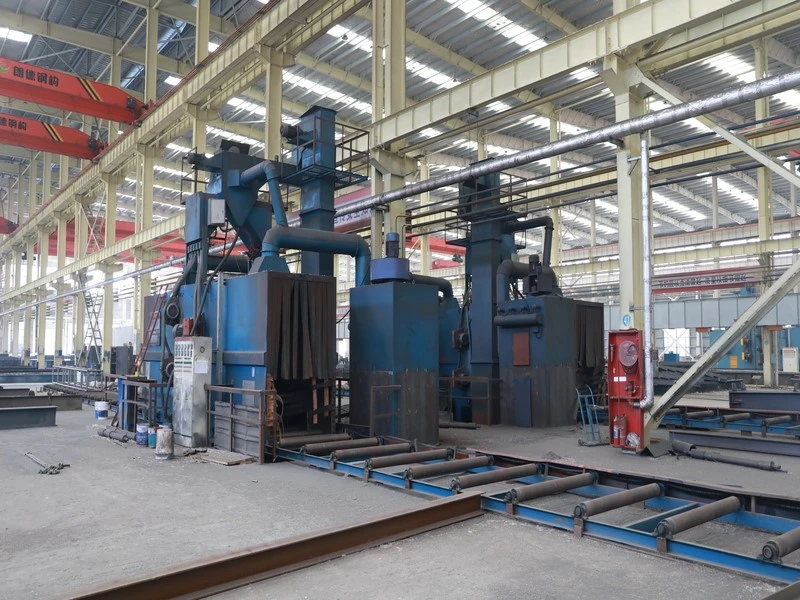

Preparazione della superficie	Macchina per granigliatura	Rimozione della ruggine prima della verniciatura

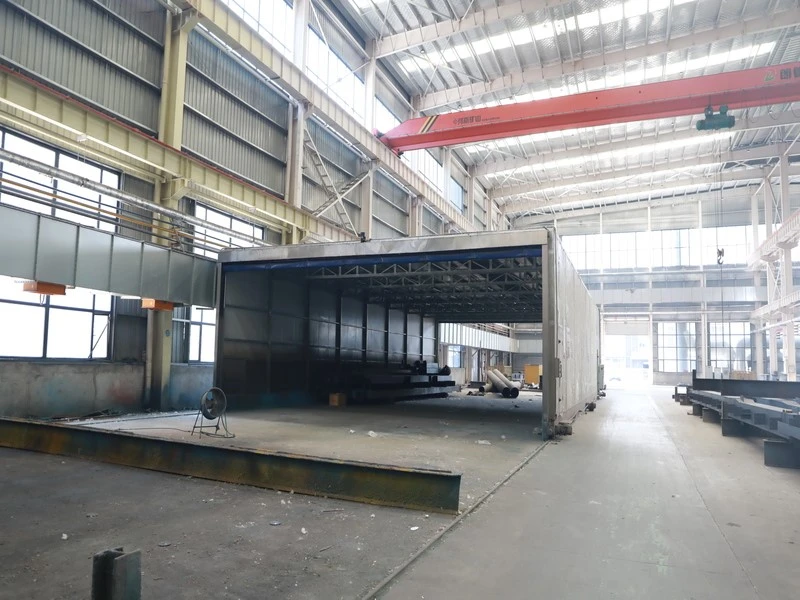

Pittura	Cabina di verniciatura	Primer e finitura

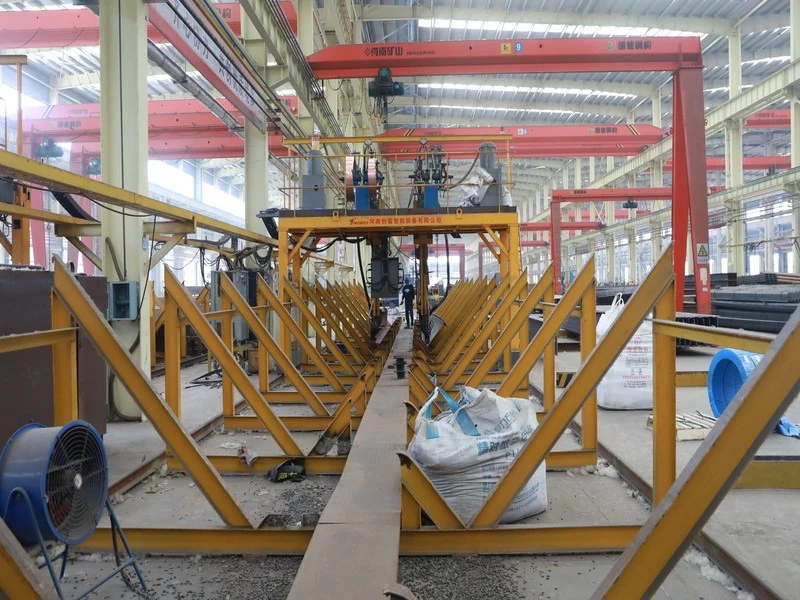

Saldatura	SEGA, MIG/MAG, TIG	Saldatura di montaggio per scale, ringhiere, grondaie





Processo di produzione



La nostra varia fabbricazione di acciaio segue un processo semplificato dalla materia prima al prodotto finito.

Palcoscenico	Operazione	Punto di controllo
1. Taglio	Taglio e tranciatura CNC di piastre, barre e profilati secondo disegni esecutivi	Tolleranza tipica ±2 mm; secondo le specifiche del progetto o il disegno del negozio
2. Punzonatura e perforazione	Fori per bulloni e fori di fissaggio su piastre di base e piastre di connessione	Posizione del foro ±1,5 mm tipica; per requisito di progettazione; sbavatura
3. Assemblaggio di saldatura	Montaggio-e saldatura di gruppi di scale, ringhiere, grondaie e fermapiede	Dimensioni e lunghezza della saldatura in base alle specifiche del progetto; AWS D1.1 come riferimento; ispezione visiva
4. Preparazione della superficie	Sabbiatura per rimuovere ruggine e scaglie di laminazione	Pulizia della superficie secondo ISO 8501-1 Sa 2.5
5. Pittura	Primer e finitura in cabina di verniciatura	Spessore del rivestimento in base alle specifiche del progetto
6. Ispezione finale	Controllo dimensionale, ispezione saldature, controllo rivestimenti	Secondo i disegni esecutivi e le specifiche del progetto









Ogni ordine vario di acciaio passa attraverso un processo di ispezione in cinque-fasi prima della spedizione. Manteniamo la completa tracciabilità dalla materia prima al prodotto finito e forniamo una documentazione di qualità completa per lo sdoganamento dell'esportazione e l'approvazione del cliente.



Processo di controllo della qualità

Palcoscenico	Contenuto dell'ispezione	Metodo/Norma
1. Materiale in entrata	Verifica della qualità del materiale, controllo dimensionale, ispezione dei difetti superficiali	Revisione MTC + test spettrometrico
2. Saldatura in-processo	Ispezione visiva della saldatura, misurazione delle dimensioni della saldatura	AWS D1.1, ISO 5817
3. NDT (come richiesto)	Test ad ultrasuoni (UT), test con particelle magnetiche (MT) su saldature critiche	ISO 17640/ISO 17638
4. Controllo della zincatura	Spessore del rivestimento, adesione, uniformità della superficie	ISO 1461, ASTM A123
5. Ispezione finale	Controllo dimensionale, assemblaggio-up, finitura superficiale, controllo imballo	Disegni esecutivi di progetto



Elenco di controllo dei documenti disponibile

Documento	Scopo
Certificato di prova dei materiali (MTC)	Conferma il grado della materia prima e la composizione chimica
Certificato di prova del mulino	Tracciabilità al numero di colata dell'acciaieria
Certificato di zincatura	Conferma lo spessore del rivestimento secondo ISO 1461
Rapporto NDT	Risultati dell'ispezione delle saldature (UT/MT)
Rapporto di ispezione-di terze parti	Certificato di ispezione SGS / BV / TÜV (su richiesta)
Disegni del negozio	Disegni di fabbricazione as-costruiti per l'installazione
Lista di imballaggio e CO	Documenti di sdoganamento per l'esportazione







Produciamo vari componenti in acciaio in tre categorie di materiali. Ogni materiale viene selezionato in base all'ambiente di servizio, alle specifiche del progetto e al codice edilizio applicabile.



Materiale	Gradi ed equivalenti	Trattamento superficiale	Applicazioni tipiche	Ambiente di servizio
Acciaio al carbonio	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 Grado 250 / 350)	Primer per negozi, vernice alchidica, rivestimento epossidico	Scale per interni in acciaio, gradini per scale, cosciali per scale, corrimano strutturali, ringhiere per tubi, fermapiede in acciaio, griglie per piattaforme, piastre per pavimenti	Ambiente asciutto, interno e controllato
Acciaio-zincato a caldo	Q235 / Q345 con rivestimento in zinco (ASTM A123, ISO 1461, AS 1216)	Zincatura a caldo-per immersione, rivestimento di zinco medio Maggiore o uguale a 70 μm (materiale Maggiore o uguale a 6 mm)	Gradini zincati, griglie zincate per passerelle, corrimano zincati, scale zincate, gabbie di sicurezza, fermapiedi zincati	Esterno, umidità, pioggia, esposizione agli agenti atmosferici
Acciaio inossidabile	SS304 / SS316 (ASTM A240 per lamiera/lamiera/nastro, ASTM A276 per barre, ASTM A312/A554 per tubi; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Decapato, passivato, spazzolato, lucidato a specchio	Grondaie in acciaio inox, pluviali, ringhiere inox saldate, sistemi di scale inox, griglie per piattaforme inox	Settore costiero, marino, chimico, petrolchimico e alimentare-

Nota: la qualità del materiale viene selezionata in base alle specifiche del progetto, al codice edilizio applicabile e all'ambiente di servizio.





In GNEE, comprendiamo che l'approvazione del materiale è spesso il primo ostacolo nell'esportazione di ordini di acciaio vari: i clienti esteri specificano le qualità in base ai loro codici locali e l'equivalenza deve essere confermata prima della produzione. Di seguito forniamo le nostre qualità di materiali standard con equivalenti internazionali, logica di selezione basata sul progetto- dalla nostra esperienza di fabbricazione e indicazioni sulla sostituzione dei materiali per aiutarti a specificare e approvare il materiale giusto per il tuo progetto.



Gradi dei materiali ed equivalenti internazionali



Produciamo acciaio vario nei seguenti gradi di acciaio al carbonio, acciaio zincato e acciaio inossidabile. La tabella seguente mostra gli equivalenti nei principali standard internazionali.



Tipo materiale	Cina GB	ASTM statunitense	Europa BS EN	JIS giapponese	Australia AS	Tipica applicazione di vari acciai
Acciaio al carbonio	Q235	A36	S235JR	SS400	Grado 250	Scale interne, ringhiere, fermapiede
Acciaio al carbonio	Q345	A572 Gr.50	S355JR	SM490	Grado 350	Griglie-per carichi pesanti, montanti per scale, strutture per piattaforme
Acciaio zincato	Q235 zincato a caldo-	A36 + A123	S235JR+ISO 1461	SS400 + JIS H8641	Grado 250 + AS 1216	Ringhiere per esterni, passerelle, scale
Acciaio inossidabile	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Grondaie, ringhiere saldate (generale)
Acciaio inossidabile	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Grondaie costiere, ringhiere di stabilimenti chimici



Selezione dei materiali-basata sul progetto



Sulla base della nostra esperienza di fabbricazione in progetti industriali, commerciali e infrastrutturali, consigliamo i seguenti materiali per tipo di progetto.



Tipo di progetto	Articoli tipici vari in acciaio	Materiale consigliato	Motivo
Capannone industriale (asciutto, interno)	Scale, grate, fermapiede	Acciaio al carbonio Q235, verniciato	Conveniente-; ambiente controllato
Impianto industriale (umido, accesso esterno)	Scale esterne, griglie di passerella, corrimano	Q345 zincato a caldo-	Maggiore resistenza + rivestimento in zinco per esterni
Edificio commerciale (architettonico)	Ringhiere per scale, balaustre, elementi decorativi in ​​metallo	Acciaio al carbonio SS304 o-rivestito a polvere	Richiesta finitura estetica
Struttura costiera/marina	Grondaie, scale, griglie per piattaforme	SS316	Resistenza al cloruro
Impianto chimico/petrolchimico	Sistemi di scale, grate, gabbie di sicurezza	SS316 o Q345 con zincatura pesante	Ambiente corrosivo
Centrale elettrica/industria pesante	Griglie per piattaforme, scale-per carichi pesanti, corrimano per tubi	Q345 zincato a caldo-	Carico elevato + durata all'aperto
Struttura alimentare/farmaceutica	Corrimano, grondaie di drenaggio, piattaforme	SS304 con finitura decapata	Requisito igienico



Confronto dei costi dei materiali



Forniamo il seguente confronto dei costi per aiutarti a ottimizzare le specifiche dei materiali entro il budget del tuo progetto.



Materiale	Indice di costo (Q235=1.0)	Nota sulla strategia di bilancio
Acciaio al carbonio Q235 (verniciato)	1.0	Più economico per uso interno/generale
Acciaio al carbonio Q345 (verniciato)	1.05–1.10	Utilizzare dove è richiesta una maggiore capacità di carico
Zincato a caldo-per immersione (Q235/Q345)	1.15–1.25	Scelta standard per acciaio vario per esterni
Acciaio inossidabile SS304	2.5–3.0	Riservato agli articoli visibili/soggetti a corrosione-
Acciaio inossidabile SS316	3.5–4.0	Riservato solo ad ambienti costieri/chimici

Nota: per progetti con budget limitati, spesso consigliamo una strategia di materiali misti-: acciaio al carbonio zincato per elementi strutturali (scale, grate) e acciaio inossidabile solo per elementi critici-inclini alla corrosione (grondaie, ringhiere costiere) - per ottimizzare il costo totale del progetto senza sacrificare le prestazioni.



Considerazioni chiave sulla selezione



Oltre al materiale e al costo, i seguenti fattori determinano se un componente vario in acciaio funziona correttamente in servizio.



Categoria	Considerazione sulla selezione chiave

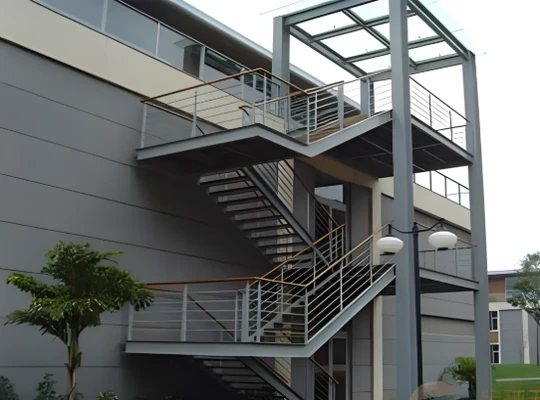

Sistemi di scale	L'angolo determina il tipo: scale standard da 30 gradi –45 gradi, scale per navi da 50 gradi –70 gradi, scale fisse da 75 gradi –90 gradi. Definire l'angolo in anticipo.
Ringhiere e corrimano	L'altezza/il carico variano in base allo standard: OSHA 42" / 200 lbf; BS EN ISO 14122 1.000 mm / 1.000 N. Confermare il codice applicabile prima della fabbricazione.
Grata in acciaio	Superficie seghettata obbligatoria per ambienti oleosi/umidi. Per il traffico veicolare, dimensionare le barre portanti in base alle tabelle di carico NAAMM: il sottodimensionamento è un errore comune.
Accessori di sicurezza	Sono necessarie tavole fermapiede su piattaforme-aperte con lati superiori a 4 piedi (OSHA). Utilizza la zincatura a caldo-all'aperto: i listelli verniciati si corrodono alla base.

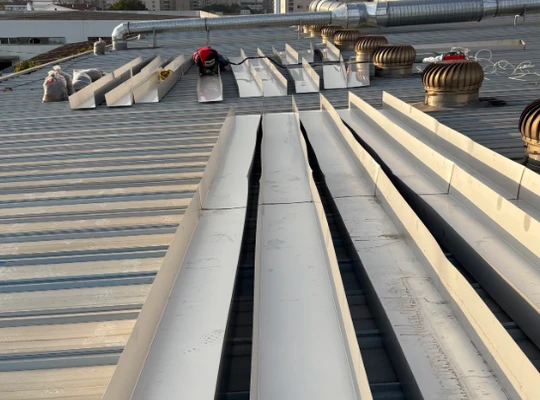

Drenaggio	Il profilo/spessore della grondaia deve corrispondere al bacino idrografico e alle precipitazioni. Progetti costieri: SS316 con finitura decapata - fosse SS304 in 5-10 anni.

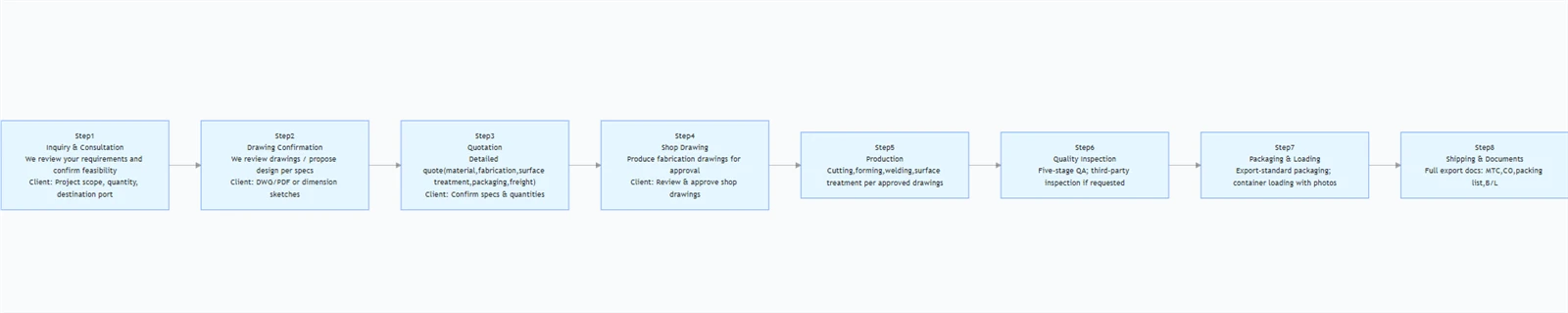

La maggior parte degli ordini vari di acciaio vengono realizzati-su misura in base ai disegni del progetto. Il nostro processo è progettato per ridurre al minimo le lacune comunicative e garantire che tu riceva esattamente ciò che il tuo progetto richiede, dalla prima richiesta al caricamento del container.



Fare un passo	Palcoscenico	Che succede	Ciò di cui abbiamo bisogno da te
1	Richiesta e consultazione	Esaminiamo le tue esigenze e confermiamo la fattibilità	Ambito del progetto, quantità, porto di destinazione
2	Conferma del disegno	Esaminiamo i tuoi disegni o proponiamo progetti in base alle specifiche	Disegni (DWG/PDF) o schizzi con quote
3	Preventivo	Preventivo dettagliato comprensivo di materiale, fabbricazione, trattamento superficiale, imballaggio, trasporto	Conferma di specifiche e quantità
4	Negozio di disegno	Produciamo disegni di fabbricazione per la vostra approvazione prima della produzione	Revisione e approvazione dei disegni esecutivi
5	Produzione	Taglio, formatura, saldatura, trattamento superficiale secondo disegni approvati	—
6	Ispezione di qualità	Ispezione in cinque-fasi secondo la nostra procedura di QA; ispezione di terze parti-se richiesta	—
7	Imballaggio e caricamento	Esportazione-imballaggio standard; caricamento del container con foto	—
8	Spedizione e documenti	Documenti di esportazione completi (MTC, CO, lista di imballaggio, B/L) forniti	—







I vari componenti in acciaio variano per forma e dimensioni e richiedono soluzioni di imballaggio su misura per un trasporto marittimo sicuro. Di seguito sono riportate le informazioni necessarie per pianificare il tuo ordine: tempi di consegna, quantità minime, metodi di imballaggio e opzioni di spedizione.



Metodi di imballaggio



Ogni tipologia di prodotto viene imballata in base alla geometria, al peso e al trattamento superficiale per evitare danni durante la movimentazione e il trasporto marittimo.

Prodotto	Metodo di imballaggio	Protezione

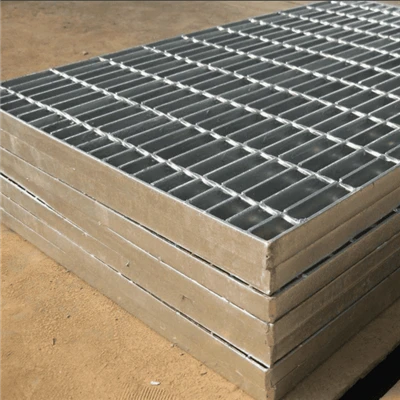

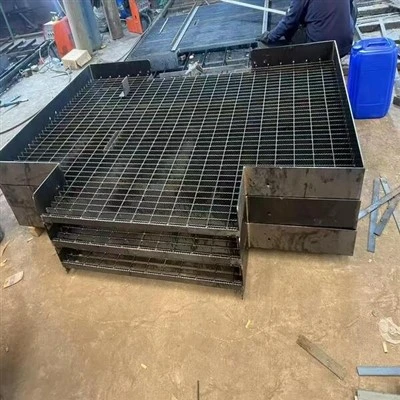

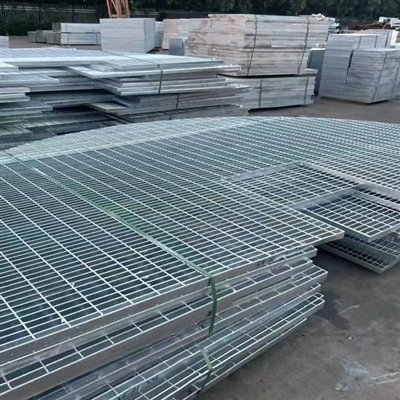

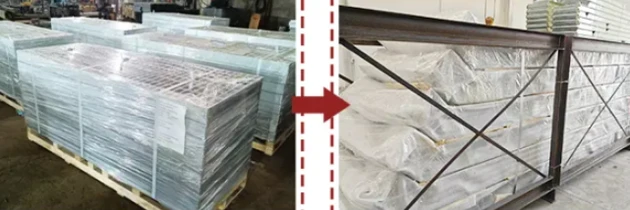

Grate in acciaio	Pallet in acciaio, imballati con reggette	Separatori tra gli strati per prevenire danni allo zinco; sacchetti essiccanti

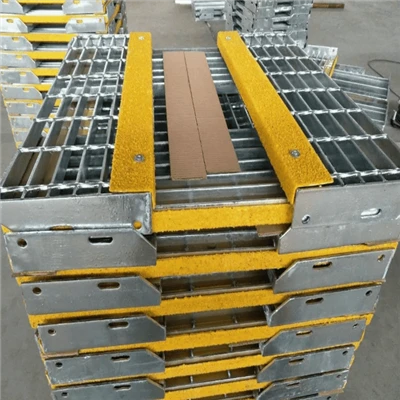

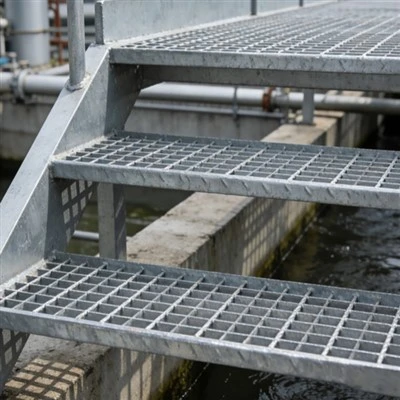

Sistemi di scale	Telai in acciaio imbullonati ai pallet	Protezioni angolari sui corrimano; pluriball sui bordi

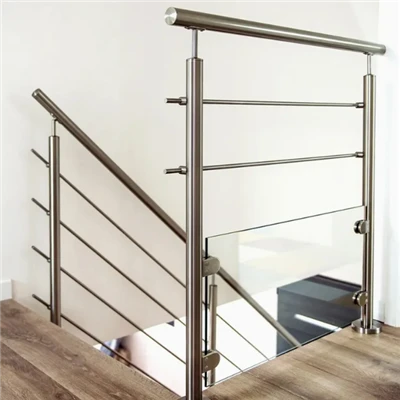

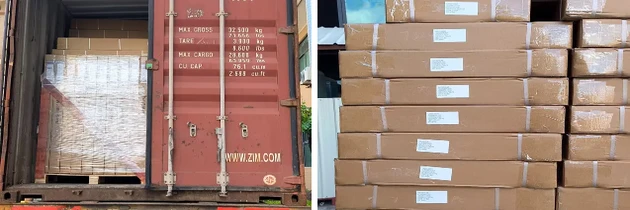

Ringhiere e corrimano	Casse di legno	Manicotti individuali su guide in acciaio inossidabile per evitare graffi

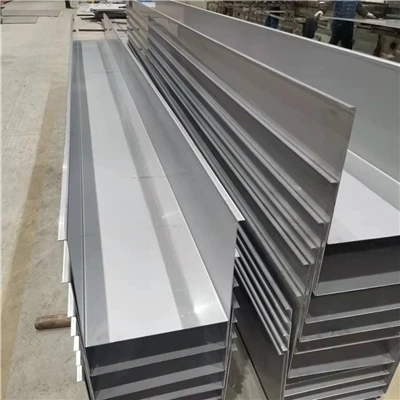

Grondaie	Nidificato in casse di legno	Inserti in schiuma tra i profili; sigillato contro l'umidità

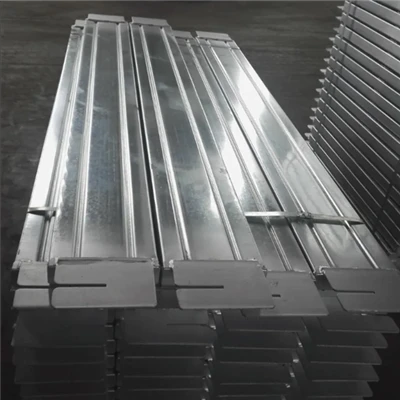

Tavole per i piedi	Imballato su pallet	Protezioni per i bordi; involucro impermeabile



Opzioni di spedizione



Offriamo termini di spedizione flessibili e molteplici porti di carico per adattarsi alla logistica del tuo progetto. Il caricamento del container è documentato con foto prima della sigillatura per la verifica.



Articolo	Opzioni	Note
Termini di spedizione	FOB, CIF, CFR, DAP	Flessibile in base alle tue preferenze
Tipo di contenitore	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL disponibile per ordini di campioni
Caricamento foto	Fornito prima della sigillatura del contenitore	Per la verifica della qualità dell'imballaggio e del caricamento
Monitoraggio	Numero del contenitore e aggiornamento della spedizione	Fornito dopo il caricamento



Tempi di consegna e MOQ



Tipo di prodotto	Tempi di consegna	MOQ
Grate in acciaio	15–25 giorni	100 m²
Corrimano e ringhiere	25–35 giorni	200 m
Sistemi di scale	25–35 giorni	5 set
Tavole per i piedi	15–25 giorni	200 m
Grondaie	20-30 giorni	500 m
Fabbricazioni personalizzate	35–45 giorni	Negoziabile

Nota: gli ordini di campione e piccoli ordini di prova sono i benvenuti. Produzione urgente disponibile con costi aggiuntivi.







Essendo uno dei produttori e fornitori di acciaio vario più professionali in Cina, disponiamo di attrezzature di produzione leader a livello mondiale-e di forti capacità produttive. Ti assicuriamo di acquistare acciaio vario personalizzato a prezzi competitivi dalla nostra fabbrica. Per un preventivo, contattaci ora.

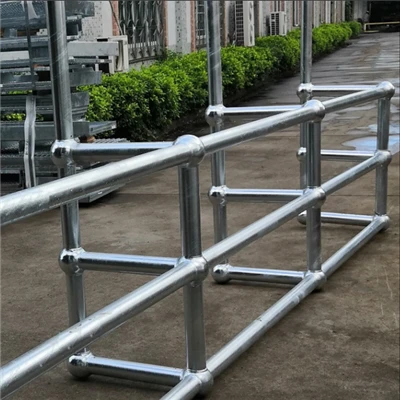

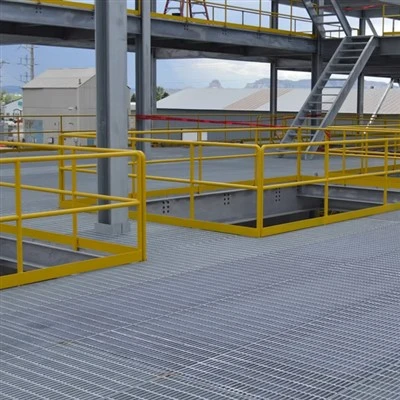

Ringhiere per scale in acciaio al carbonio personalizzabili, Ringhiera saldata in acciaio inossidabile, Puntale in acciaio
