Una guida alle riparazioni degli scambiatori di calore a fascio tubiero

Scambiatori di calore a fascio tubierosono cavalli di battaglia in innumerevoli processi industriali, facilitando un efficiente trasferimento di calore. Tuttavia, come qualsiasi attrezzatura critica, sono soggetti a usura nel tempo. Dall'erosione e corrosione alle vibrazioni e alla fatica, vari fattori possono causare danni ai tubi, compromettendo le prestazioni dello scambiatore e portando potenzialmente a costosi tempi di fermo. Fortunatamente esistono diversi metodi di riparazione che offrono soluzioni a seconda della gravità e del tipo di danno. Comprendere queste opzioni è fondamentale per una manutenzione efficace e per massimizzare la durata di queste unità.

Di fronte a danni ai tubi, le riparazioni di livello 1 offrono le soluzioni meno problematiche e spesso più convenienti-. Questi metodi vengono generalmente utilizzati per problemi isolati o come misure temporanee per prolungare la vita operativa dello scambiatore.

Una delle opzioni di Livello 1 più semplici e più comuni è il collegamento dei tubi. Ciò comporta la sigillatura di un tubo danneggiato su entrambe le estremità, mettendolo effettivamente fuori servizio. Sebbene sia semplice ed economico, il collegamento riduce direttamente la capacità complessiva dello scambiatore di calore. Una considerazione critica è il limite massimo consentito di tubi ostruiti per una determinata unità; il superamento di questa soglia richiede una riparazione più sostanziale, come un nuovo tubo o una sostituzione. Pertanto, l'ostruzione potrebbe essere meno preferibile a seconda della quantità e del tipo di usura.

Un'altra riparazione efficace di Livello 1 prevede l'utilizzo di manicotti o ghiere. Questi metodi sono ideali in caso di usura localizzata, assottigliamento estremo o vaiolatura all'interno di un tubo. I manicotti sono progettati per coprire l'intera lunghezza di un tubo danneggiato, mentre le ghiere in genere si rivolgono alle estremità del tubo o ad una sezione specifica. Entrambi sono inserti a pareti sottili-, di dimensioni prossime al diametro interno (ID) originale del tubo. Il manicotto o la ghiera viene inserita nel tubo danneggiato e quindi espansa su entrambe le estremità. Questa espansione crea una tenuta ermetica, impedendo a qualsiasi mezzo di oltrepassare la riparazione e di fluire tra l'inserto e la parete originale del tubo. Sebbene siano altamente efficaci nel prevenire una perdita di capacità, è importante riconoscere che guaine e puntali sono generalmente considerate soluzioni temporanee, spesso utilizzate per mantenere il funzionamento finché non si può verificare un nuovo tubo.

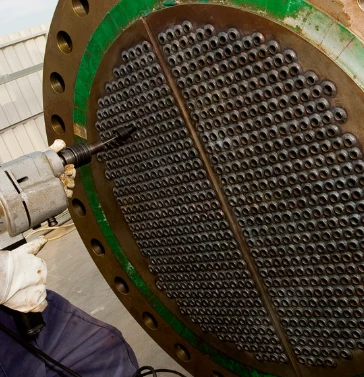

Infine, la ri-rotolatura è anche un metodo di riparazione efficace per risolvere i guasti nel giunto tra tubo-e-piastra tubiera. Nel corso del tempo, queste articolazioni possono perdere a causa di varie sollecitazioni. La ri-laminazione implica la rotazione manuale- dei giunti che perdono, espandendo di fatto il tubo all'interno del foro della piastra tubiera per creare una nuova tenuta più stretta. Questo metodo è eccellente per riparare le perdite causate da guasti ai giunti, ma non risolve problemi come l'assottigliamento del tubo o le crepe all'interno del tubo stesso.

Quando il tubo subisce un cedimento della saldatura, è necessario un approccio di riparazione più specifico, che rientra nel Livello 2. In tali casi, l'estremità danneggiata del tubo può essere saldata o brasata in conformità con le linee guida TEMA. Questa riparazione specializzata richiede tecnici esperti e procedure di saldatura o brasatura adeguate per garantire l'integrità del giunto tra tubo-e-piastra tubiera.

Quando il danno è esteso, o se le opzioni di riparazione di Livello 1 e Livello 2 si sono rivelate insufficienti, è necessaria una soluzione più completa, classificandola come riparazione di Livello 3. Ciò spesso comporta un retube parziale o completo. L'entità del danno determinerà se sarà sufficiente una sostituzione localizzata o se sarà necessario sostituire l'intero fascio tubiero. Questo livello di riparazione è in genere l'opzione più costosa a causa della quantità di tempi di inattività richiesti, nonché dei costi di manodopera associati al lavoro. Sebbene costoso, un tubo ristabilito ripristina efficacemente la capacità operativa dello scambiatore di calore, prolungandone significativamente la vita operativa.

Indipendentemente dal metodo di riparazione, il rilevamento tempestivo e la manutenzione preventiva sono fondamentali per massimizzare la longevità degli scambiatori di calore a fascio tubiero. Tecniche come i test con correnti parassite, i test idroelettrici e altri metodi di rilevamento precoce delle perdite possono identificare rapidamente l'usura e valutarne la gravità. Monitorando l'unità a intervalli regolari ed eseguendo la manutenzione di routine, gli operatori possono identificare potenziali problemi prima che si aggravino, consentendo riparazioni tempestive e con meno interruzioni. Questo approccio proattivo non solo riduce al minimo i tempi di inattività e i costi di riparazione, ma garantisce anche il funzionamento continuo, efficiente e sicuro di questi scambiatori.
