La scelta del design ottimale dello scambiatore di calore a fascio tubiero è una decisione ingegneristica fondamentale che incide direttamente sull'efficienza del processo, sui costi operativi e sull'affidabilità a lungo termine. Tra le scelte più comuni ci sono i design a testa flottante e a piastra tubiera fissa. Sebbene entrambi svolgano la funzione principale del trasferimento di calore, le loro distinte costruzioni meccaniche li rendono particolarmente adatti a diversi paesaggi industriali.
Questo articolo fornisce un chiaro confronto tra i loro campi di applicazione, consentendoti di allineare la tua selezione con esigenze di processo specifiche.

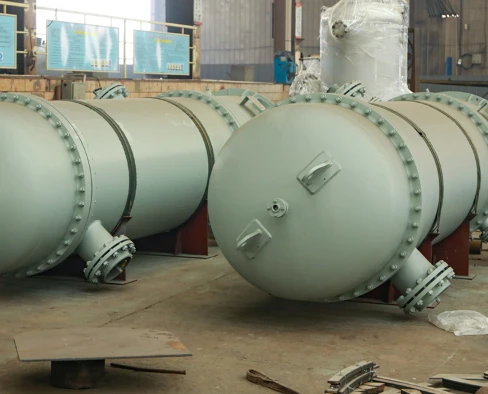

Distinzioni progettuali fondamentali: comprendere la differenza fondamentale
La differenza principale risiede nel modo in cui il fascio tubiero è fissato all'interno del guscio e nel modo in cui resiste allo stress termico.
Scambiatore a piastre tubiere fisse:
Progetto:Entrambe le estremità del fascio tubiero sono fissate rigidamente e saldate a piastre tubiere fisse, che vengono poi imbullonate al guscio.
Dilatazione termica:Non può sopportare una significativa dilatazione termica differenziale tra il guscio e i tubi. Questa limitazione viene spesso risolta con un soffietto di espansione sul guscio, aggiungendo costi e un potenziale punto di guasto.
Manutenzione:Il fascio tubiero non è rimovibile. La pulizia è possibile solo tramite mezzi chimici sul lato mantello o pulizia meccanica sul lato tubo, rendendo impegnative l'ispezione interna e la riparazione.
Scambiatore a testa flottante:
Progetto:Una piastra tubiera è fissa, mentre l'estremità opposta (la "testa flottante") è libera di muoversi all'interno del guscio. Ciò consente all'intero fascio tubiero di espandersi e contrarsi in modo indipendente.
Dilatazione termica:Sopporta in modo eccellente grandi differenze di temperatura senza imporre stress distruttivi sui componenti.
Manutenzione:L'intero fascio tubiero può essere estratto per una pulizia, un'ispezione e una riparazione approfondite su entrambi i lati.
Confronto tra i campi di applicazione: abbinamento del design al dovere
L'idoneità di ciascun progetto diventa chiara se analizzata rispetto a parametri operativi specifici.
Dove eccelle lo scambiatore a piastre tubiere fisse:
Questo design è preferito per servizi più semplici e più puliti, dove il suo rapporto costi-e la sua compattezza rappresentano vantaggi decisivi.
Applicazioni con fluidi puliti e non-incrostanti:Ad esempio,-sistemi dell'acqua di raffreddamento a circuito chiuso, alcuni raffreddatori di lubrificanti e condensatori/evaporatori con refrigeranti puliti.
Differenze di temperatura da piccole a moderate (ΔT):Dove lo stress da dilatazione termica tra mantello e tubi è minimo.
Applicazioni che richiedono una prevenzione assoluta delle perdite:I giunti saldati tra tubo-e-piastra tubiera riducono al minimo il rischio di miscelazione dei fluidi-lato mantello e lato tubo-, che è fondamentale in alcuni processi chimici farmaceutici o speciali.
Progetti sensibili ai costi-con condizioni note e benigne:Ha meno parti, è più semplice da produrre e in genere ha un prezzo di acquisto iniziale inferiore.
Dove lo scambiatore a testa flottante è la scelta necessaria:
Questo design è il cavallo di battaglia per le applicazioni ad uso intensivo di-assistenza e manutenzione-, giustificando il suo investimento iniziale più elevato attraverso l'affidabilità operativa e i minori costi del ciclo di vita.
Applicazioni con elevata tendenza all'incrostazione:Processi dentroraffinazione di petrolio e gas(treni di pre-riscaldamento del greggio, raffreddatori di prodotti) elavorazione chimicadove si verificano ridimensionamento, polimerizzazione o cokefazione. Il fascio removibile è essenziale per la pulizia meccanica. Collaborare con un espertoFornitore di scambiatori di calore a testa flottantecome GNEE garantisce che il design faciliti una facile manutenzione.
Servizi di grande differenza di temperatura (ΔT):Ad esempio nel recupero del calore ad alta-temperatura, nei reboller e nei riscaldatori dell'acqua di alimentazione, dove lo stress termico danneggerebbe un'unità piastra tubiera fissa.
Processi che richiedono frequenti ispezioni o pulizie:Le industrie con programmi di turnaround rigorosi in materia di igiene o sicurezza traggono enormi vantaggi dalla facilità di manutenzione. Un completoservizio di manutenzione scambiatori di caloreIl piano sfrutta questo vantaggio progettuale per ridurre al minimo i tempi di inattività.
Applicazioni con fluidi laterali-dell'involucro sporco:Poiché il lato del guscio è completamente accessibile e pulito dopo la rimozione del fascio.
Requisiti doganali o di servizio gravoso:Per esigenze di alta-pressione, corrosive o complesse, aScambiatore di calore a testa flottante personalizzatopuò essere progettato con materiali specifici, design di deflettori e specifiche meccaniche che una piastra tubiera fissa non è in grado di soddisfare.
Collaborare per la scelta ottimale con GNEE
La scelta tra piastra tubiera fissa e testa flottante non riguarda quale sia universalmente migliore, ma quale sia ottimale per la vostra specifica applicazionecampo di applicazione. Un'applicazione errata porta a inefficienza, guasti frequenti e costi di manutenzione eccessivi.
