Che cos'è l'analisi-delle sollecitazioni di progettazione dei recipienti ad alta pressione?

Recipienti ad alta-pressionesono componenti vitali in molti settori, come quello della lavorazione chimica, della produzione di petrolio e gas, della produzione di energia e dei prodotti farmaceutici. Sono progettati per supportare l'alta pressione e garantire un funzionamento sicuro e affidabile. L'analisi delle sollecitazioni è un componente fondamentale della progettazione di recipienti ad alta-pressione poiché consente agli ingegneri di prevedere la risposta dei materiali ai carichi ad alta-pressione, identificare probabili aree di guasto e migliorare l'integrità strutturale.

In questo articolo presenteremo l'importanza dell'analisi delle sollecitazioni, le varie forme di sollecitazioni sviluppate nei recipienti ad alta-pressione, le considerazioni essenziali sulla progettazione e i meccanismi per evitare i guasti.

L'analisi delle sollecitazioni nei recipienti a pressione è un processo importante che analizza il modo in cui strutture e materiali reagiscono ai parametri interni ed esterni. La progettazione di recipienti ad alta-pressione prevede l'analisi di vari tipi di sollecitazioni per garantire che il recipiente possa essere utilizzato in diverse condizioni senza collassare.

Consente agli ingegneri di:
• Determinare lo spessore ottimale della parete richiesto per supportare la pressione interna.
• Scegliere il materiale con la maggiore distribuzione delle sollecitazioni.
• Individuare potenziali punti di guasto e ridurre al minimo i rischi.
• Aumentare la longevità e l'affidabilità del recipiente a pressione.

I recipienti ad alta-pressione sono soggetti a diversi tipi di sollecitazioni che ne influenzano le prestazioni. I diversi tipi di stress dei recipienti a pressione includono:

1. Sollecitazione circonferenziale (sollecitazione circolare)

Lo stress del cerchio si riferisce allo stress lungo la direzione della circonferenza di un recipiente a pressione cilindrico dovuto alla pressione interna. Si tratta in genere della sollecitazione più elevata nei recipienti a pressione-a pareti sottili.

2. Sollecitazione longitudinale (sollecitazione assiale)

Lo stress longitudinale è lungo l'asse di una nave. La sollecitazione longitudinale è generalmente inferiore alla sollecitazione del cerchio ed è fornita da:
Ciò significa che, per un recipiente a pressione a pareti sottili-, la sollecitazione longitudinale è pari a circa la metà della sollecitazione circolare.

3. Sollecitazione radiale

La sollecitazione radiale è nella direzione dello spessore della parete del vaso e solitamente è piccola rispetto alle sollecitazioni circolari e longitudinali nei vasi a pareti sottili-. È significativo nei vasi a pareti spesse-, dove lo stress varia lungo tutta la parete.

4. Stress termico

Lo stress termico nei recipienti a pressione è una conseguenza delle variazioni di temperatura all'interno del recipiente, che portano ad espansione o contrazione. Il riscaldamento o il raffreddamento non-uniforme può portare a concentrazioni di stress, che col tempo possono causare fessurazioni o cedimenti strutturali.

5. Sollecitazione di taglio

Lo stress di taglio si verifica in regioni di discontinuità, inclusi ugelli collegati o saldature. È necessario seguire l'analisi delle sollecitazioni di taglio per prevenire cedimenti localizzati in tali aree.

Gli ingegneri utilizzano diversi metodi per l'analisi delle sollecitazioni nei recipienti ad alta-pressione, garantendo così la conformità agli standard di sicurezza e ai requisiti prestazionali. Questi includono:

1. Metodi analitici

Per approssimare le distribuzioni delle sollecitazioni vengono utilizzate le formule di ingegneria classica, come l'equazione di Lame per i cilindri a pareti spesse-e la formula di Barlow per i vasi a pareti-sottili. Queste formule consentono calcoli semplici e precisi per le forme base dei vasi.

2. Analisi degli elementi finiti (FEA)

L'analisi degli elementi finiti (FEA) è un metodo numerico che consente la modellazione complessa della distribuzione delle sollecitazioni all'interno di geometrie complesse. La FEA funziona attraverso la divisione della nave in elementi estremamente piccoli e l'imposizione di condizioni al contorno, consentendo agli ingegneri di:
• Identificare le regioni-ad alto stress.
• Ricreare vari casi di carico.
• Ottimizzare la progettazione prima della fabbricazione.

3. Prove sperimentali

I test fisici, tra cui l'analisi degli estensimetri e i test della pressione idrostatica, confermano i modelli teorici e forniscono affidabilità-nel mondo reale. Questi test mettono in luce i punti deboli prima che la nave venga messa in servizio.

Per un funzionamento efficace e sicuro, il recipiente ad alta-pressione deve essere progettato tenendo conto di diverse considerazioni importanti:

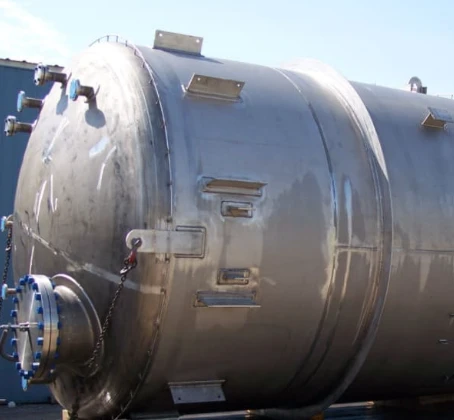

1. Selezione del materiale del recipiente-ad alta pressione

La selezione dei materiali influenza in modo significativo le prestazioni e la longevità della nave. Gli ingegneri scelgono i materiali in base a vari criteri, tra cui:
• Duttilità e resistenza
• Resistenza alla corrosione
• Tolleranza alla temperatura
• Efficacia in termini di costi-
I materiali comuni utilizzati sono materiali compositi, acciaio al carbonio e acciaio inossidabile.

2. Spessore della parete

Uno spessore adeguato delle pareti fornisce al recipiente la capacità di resistere alla pressione interna senza alcuna deformazione. Il requisito di spessore è specificato secondo le specifiche ASME Boiler and Pressure Vessel Code (BPVC).

3. Integrità delle saldature e dei giunti

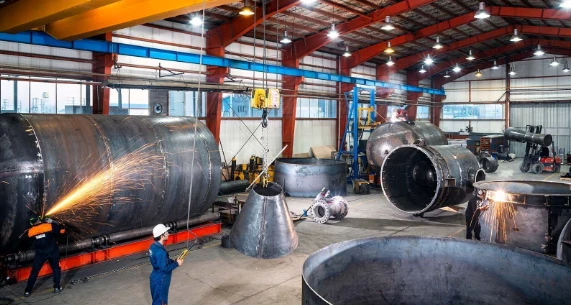

La saldatura è un aspetto critico della progettazione di recipienti ad alta-pressione. Saldature di scarsa qualità possono provocare lo sviluppo di concentrazioni di stress e infine portare a cedimenti strutturali. I test non-distruttivi (NDT) come l'esame radiografico (RT) e l'esame ultrasonico (UT) vengono utilizzati per esaminare l'integrità della saldatura.

4. Fattori di sicurezza

Nella progettazione è previsto un margine di sicurezza in modo che possano essere previste incertezze relative alle proprietà dei materiali, alle condizioni operative e ai difetti. Ciò garantisce che la nave funzioni in sicurezza, anche in condizioni estreme.

Nonostante i severi requisiti di progettazione, i recipienti ad alta-pressione possono comunque guastarsi se non vengono prese le dovute precauzioni. Le modalità di guasto più comuni includono:

1. Cedere

Laddove le sollecitazioni superano la resistenza allo snervamento del materiale, si verifica una deformazione permanente. Ciò può portare al guasto della nave se non contenuto.

2. Rottura per fatica

Il carico ciclico può causare la crescita di piccole crepe nel tempo, che possono provocare guasti improvvisi. Le misure preventive sono:
• Utilizzo di materiali-resistenti alla fatica.
• Ispezioni regolari.
• Trattamenti-antistress.

3. Crepuscolo

L'esposizione prolungata alle alte temperature provoca uno scorrimento o una deformazione graduale, che indebolisce l'integrità del vaso. Questo è tipico nelle centrali elettriche e nelle unità di trattamento chimico. Le contromisure al creep includono la progettazione di leghe-resistenti al creep e di recipienti a basso-stress.

4. Scoppio

Lo scoppio è un guasto catastrofico che può precipitare se la pressione interna supera il limite di progettazione del serbatoio. Per prevenire la sovra-pressurizzazione sono necessari dispositivi di scarico della pressione adeguati, come le valvole di sicurezza.

L'analisi delle sollecitazioni è un aspetto cruciale della progettazione di recipienti ad alta-pressione, poiché garantisce la massima affidabilità, sicurezza ed efficienza.GNEEprimoProduttore di recipienti ad alta pressione, sottolinea l'importanza di comprendere i vari tipi di stress, utilizzare tecniche di analisi avanzate e aderire agli standard del settore. Implementando metodi innovativi di analisi delle sollecitazioni, gli ingegneri possono progettare navi robuste in grado di resistere a condizioni estreme riducendo al minimo il rischio di guasti.

Con le industrie di tutti i livelli che spingono i confini della scienza dei materiali e della modellazione computazionale, si prevede che i futuri progressi nell’analisi delle sollecitazioni renderanno i recipienti a pressione più sicuri ed efficienti.
