Quali sono i tre tipi di scambiatore di calore?

A scambiatore di caloreè un dispositivo cruciale utilizzato in vari settori e applicazioni per trasferire in modo efficiente l'energia termica da un fluido a un altro. Svolge un ruolo fondamentale nei processi di riscaldamento, raffreddamento e recupero energetico. La funzione primaria di uno scambiatore di calore è facilitare il trasferimento di calore tra due o più fluidi mantenendoli fisicamente separati. Ciò consente lo scambio di energia termica senza miscelazione dei fluidi, garantendo sicurezza e prevenendo contaminazioni. Gli scambiatori di calore sono utilizzati in un'ampia gamma di settori, tra cui sistemi HVAC, produzione di energia, lavorazione chimica, refrigerazione e processi produttivi. La loro progettazione e funzionamento si basano su principi di termodinamica e meccanica dei fluidi, con diversi tipi e configurazioni disponibili per soddisfare esigenze specifiche.

Gli scambiatori di calore sono progettati per ottimizzare l'efficienza del trasferimento di calore massimizzando la superficie disponibile per lo scambio e promuovendo un flusso di fluido efficace. Sono costituiti da due circuiti del fluido: il circuito del fluido caldo e il circuito del fluido freddo. Questi circuiti sono separati da una barriera solida, tipicamente in metallo, che funge da percorso conduttivo per il trasferimento di calore. Mentre il fluido caldo scorre attraverso un lato dello scambiatore di calore, trasferisce la sua energia termica alla barriera solida, che poi conduce il calore all'altro lato dove circola il fluido freddo. Questo processo di scambio termico può avvenire in vari modi, ad esempio attraverso il contatto diretto tra i fluidi o attraverso la barriera solida come intermediario. Gli scambiatori di calore sono progettati per fornire un trasferimento di calore efficiente riducendo al minimo le cadute di pressione, le perdite di energia e le incrostazioni, garantendo prestazioni ottimali ed efficienza in termini di costi-nei sistemi di gestione termica.

Gli scambiatori di calore possono essere classificati in base a vari criteri, tra cui la loro costruzione, la disposizione del flusso e il meccanismo di trasferimento del calore. Ecco tre classificazioni comuni degli scambiatori di calore:

Classificazione basata sulla costruzione-

La classificazione basata sulla costruzione- classifica gli scambiatori di calore in base alla struttura fisica e al design. Comprende tipi come scambiatori di calore a fascio tubiero, a piastre e a tubi alettati, ciascuno con caratteristiche e vantaggi distinti nelle applicazioni di trasferimento di calore.

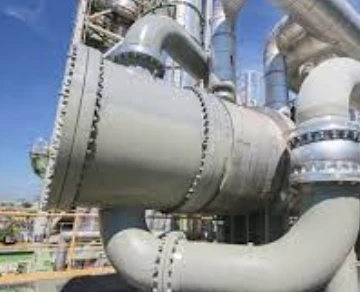

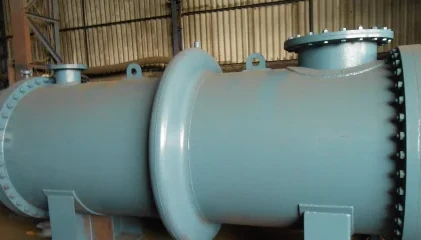

• Scambiatori di calore a fascio tubiero

Questo tipo è costituito da un guscio (vaso esterno) con più tubi all'interno. Un fluido scorre attraverso i tubi mentre l'altro fluido scorre attorno ai tubi nel guscio. Sono versatili, robusti e ampiamente utilizzati nelle industrie.

• Scambiatori di calore a piastre

Questi scambiatori di calore sono costituiti da una serie di piastre impilate con canali alternati di fluido caldo e freddo. Le piastre forniscono un'ampia superficie per il trasferimento di calore e sono compatte, efficienti e adatte ad applicazioni con elevati requisiti di trasferimento di calore.

Scambiatori di calore a tubi alettati: questi scambiatori hanno tubi con superfici estese chiamate alette. Le alette aumentano l'area di trasferimento del calore e migliorano l'efficienza del trasferimento di calore. Sono comunemente usati nelle applicazioni di raffreddamento e riscaldamento dell'aria.

Classificazione basata sulla disposizione dei flussi-

La classificazione basata sulla disposizione del flusso- classifica gli scambiatori di calore in base alla direzione e alla disposizione dei flussi di fluido. Comprende configurazioni a flusso parallelo, controcorrente e a flusso incrociato, che determinano la differenza di temperatura e l'efficienza del trasferimento di calore all'interno dello scambiatore.

• Scambiatori di calore a flusso parallelo

In questa disposizione, sia il fluido caldo che quello freddo entrano nello scambiatore di calore dalla stessa estremità e scorrono paralleli tra loro. Ciò si traduce in una differenza di temperatura che diminuisce lungo la lunghezza dello scambiatore.

• Scambiatori di calore in controcorrente

In una disposizione in controcorrente, i fluidi caldo e freddo entrano nello scambiatore di calore da estremità opposte e scorrono in direzioni opposte. Questa configurazione massimizza la differenza di temperatura tra i fluidi, portando ad un efficiente trasferimento di calore.

• Scambiatori di calore a flussi incrociati

Qui, un fluido scorre attraverso l'altro flusso di fluido, determinando uno schema di flusso perpendicolare. Questa configurazione è comunemente utilizzata in applicazioni quali sistemi di condizionamento dell'aria e torri di raffreddamento.

Classificazione basata sul meccanismo di trasferimento del calore-

La classificazione basata sui meccanismi di trasferimento del calore- classifica gli scambiatori di calore in base al modo in cui il calore viene trasferito tra i fluidi, distinguendo tra scambiatori di calore per conduzione, convezione e radiazione, ciascuno dei quali utilizza una diversa modalità di trasferimento del calore.

• Scambiatori di calore a conduzione

In questi scambiatori, il calore viene trasferito tra i fluidi attraverso una barriera conduttiva, come una parete metallica. Il calore fluisce dal fluido caldo al fluido freddo per conduzione attraverso la barriera solida.

• Scambiatori di calore a convezione

Il trasferimento di calore avviene principalmente attraverso il movimento dei fluidi. Questa categoria comprende sia la convezione forzata, dove il flusso del fluido è indotto meccanicamente, sia la convezione naturale, dove il trasferimento di calore è guidato dalle differenze di densità causate dalle variazioni di temperatura.

• Scambiatori di calore a radiazione

Gli scambiatori di calore per irraggiamento trasferiscono il calore attraverso onde elettromagnetiche senza contatto diretto tra i fluidi. Sono comunemente utilizzati in applicazioni ad alta-temperatura e in sistemi spaziali-.

Gli scambiatori di calore offrono numerosi vantaggi in varie applicazioni. Consentono un efficiente trasferimento di calore, consentono il controllo della temperatura, facilitano il recupero energetico e forniscono design compatti per ambienti-con vincoli di spazio.

• Trasferimento di calore efficiente:Gli scambiatori di calore forniscono un efficiente trasferimento di calore tra i fluidi, massimizzando l'utilizzo dell'energia termica e riducendo gli sprechi energetici.
• Controllo della temperatura:Gli scambiatori di calore consentono un controllo preciso della temperatura dei fluidi, garantendo condizioni operative ottimali per vari processi e sistemi industriali.
• Design compatto:Gli scambiatori di calore possono essere progettati per avere una struttura compatta-salvaspazio, che li rende adatti per installazioni con disponibilità di spazio limitata.
• Versatilità:Gli scambiatori di calore sono versatili e possono essere progettati per varie applicazioni, adattandosi a diversi tipi di fluido, portate e intervalli di temperatura.
• Risparmio sui costi:Recuperando e riutilizzando il calore, gli scambiatori di calore possono contribuire a notevoli risparmi sui costi riducendo il consumo di energia e minimizzando la necessità di ulteriori apparecchiature di riscaldamento o raffreddamento.

Nonostante i numerosi vantaggi, gli scambiatori di calore presentano anche alcune limitazioni. Questi includono il rischio di incrostazioni e corrosione, costi iniziali elevati, requisiti di manutenzione, problemi di caduta di pressione e limitazioni nella gestione di differenziali di temperatura estremi.

• Incrostazione:Gli scambiatori di calore sono soggetti a incrostazioni, che si verificano quando depositi, come incrostazioni, corrosione o materia organica, si accumulano sulle superfici di trasferimento del calore. Le incrostazioni riducono l'efficienza del trasferimento di calore, aumentano la caduta di pressione e richiedono pulizia o manutenzione regolari.
• Perdita:Gli scambiatori di calore possono subire perdite tra i circuiti del fluido caldo e freddo, con conseguente perdita di efficienza e potenziale contaminazione dei fluidi.
• Costo:Gli scambiatori di calore possono essere costosi da acquistare, installare e mantenere, soprattutto per applicazioni su larga-scala che richiedono progetti o materiali specializzati.
• Intervallo di temperatura limitato:Alcuni scambiatori di calore possono avere limitazioni sull'intervallo di temperature che possono gestire efficacemente, riducendone l'idoneità per applicazioni a temperature estreme.
• Caduta di pressione:Gli scambiatori di calore possono causare una caduta di pressione nei circuiti del fluido, che potrebbe richiedere ulteriore potenza di pompaggio per mantenere le portate desiderate.

Gli scambiatori di calore trovano un'ampia-gamma di applicazioni in settori quali HVAC, produzione di energia, lavorazione chimica, refrigerazione e industrie di processo, facilitando un trasferimento di calore efficiente per scopi di riscaldamento, raffreddamento e recupero energetico.

• Sistemi HVAC:Gli scambiatori di calore vengono utilizzati per riscaldare e raffreddare gli edifici in modo efficiente.
• Generazione di energia:Svolgono un ruolo cruciale nelle centrali elettriche, facilitando il trasferimento di calore nei generatori di vapore e nei condensatori.
• Lavorazione chimica:Gli scambiatori di calore sono utilizzati per il controllo della temperatura, la condensazione di vapori e il riscaldamento o il raffreddamento dei fluidi di processo.
• Refrigerazione e condizionamento:Aiutano a trasferire il calore tra i refrigeranti e l'ambiente circostante.
• Industrie di processo:Gli scambiatori di calore vengono utilizzati nella lavorazione alimentare, nella raffinazione del petrolio, nella produzione farmaceutica e in altri processi industriali che richiedono il trasferimento di calore.
