Comprendere la regola 10/13 per gli scambiatori di calore a fascio tubiero: una guida per i nuovi ingegneri

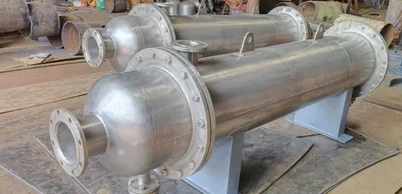

La Regola 10/13 fornisce una guida per determinare le pressioni di progetto inscambiatori di calore a fascio tubiero.
In termini semplici, garantisce che la pressione di progetto del lato con pressione minore (sia esso il lato del mantello o del tubo) sia impostata ad almeno 10/13 della pressione di progetto del lato con pressione maggiore.
Perché la regola del 10/13 è importante?
Questa regola gioca un ruolo cruciale nel garantire la sicurezza e l’efficienza degli scambiatori di calore. Aderendo a questo principio, riduciamo al minimo il rischio di danni meccanici, in particolare durante eventi imprevisti come la rottura dei tubi.
Esempio: considerare i dati di progettazione per uno scambiatore di calore a fascio tubiero in cui la pressione di progetto del lato mantello è di 34 barg e la pressione di progetto del lato tubi è di 43 barg. Se si verifica una rottura del tubo, il guscio subirà una pressione di 43 barg.
Il guscio può resistere alla pressione? Sì, può. Il guscio è stato idrotestato a 1,3 × 34 barg=44.2 barg. Pertanto, la pressione di progetto del guscio dovrebbe essere 10/13 della pressione di esercizio massima consentita (MAWP) del lato tubo.
In questo caso, 10/13 × 43.7=33.6 barg (arrotondato a 34).
Ecco alcuni punti chiave relativi all'ASME VIII Div 1
Test idrostatico: dopo aver fabbricato un recipiente a pressione o uno scambiatore di calore, viene eseguito un test idrostatico. Questo test valuta l'integrità dell'apparecchiatura riempiendola con acqua e applicando pressione.
Pressione di prova: ASME VIII Div 1 specifica che la pressione di prova deve essere almeno 1,3 volte la MAWP.
Conclusione:Il valore 10/13 garantisce che anche se la pressione sul lato inferiore aumenta per corrispondere al lato superiore, non supererà il limite della pressione di prova.
Un altro modo per garantire la sicurezza del sistema può essere installato installando un sistema di valvole limitatrici di pressione sul lato di pressione inferiore.
Se hai bisogno di uno scambiatore di calore personalizzato per condizioni di lavoro speciali (ad esempio, struttura a pressione ultra-alta, materiale in lega di titanio, design a canali di flusso multi-), puoi inviare una richiesta o contattarci in qualsiasi momento. Dopo-una comunicazione approfondita, forniremo specifiche e piani tecnici specifici per te.
E-mail:global@gneesteels.com
Domande frequenti
D: Qual è la regola 10 13 per lo scambiatore di calore a fascio tubiero?
R: In termini semplici, garantisce che la pressione di progetto del lato con pressione minore (che sia il lato del mantello o del tubo) sia impostata ad almeno 10/13 della pressione di progetto del lato con pressione maggiore.
D: Quali sono i vantaggi di uno scambiatore di calore a fascio tubiero?
R: Presentano anche notevoli vantaggi in termini di manutenzione: gli scambiatori di calore a fascio tubiero hanno una struttura che si presta a una manutenzione semplificata, maggiore sicurezza e un funzionamento complessivamente-senza problemi. Il design degli scambiatori di calore a fascio tubiero consente di identificare rapidamente e proteggere le perdite dal resto dell'unità.
D: Cos'è uno scambiatore di calore e la sua funzione?
R: Uno scambiatore di calore è un sistema utilizzato per trasferire calore tra una sorgente e un fluido di lavoro. Gli scambiatori di calore vengono utilizzati sia nei processi di raffreddamento che di riscaldamento. I fluidi possono essere separati da una parete solida per impedire la miscelazione oppure possono essere a diretto contatto.
D: Quali sono i tre tipi di scambiatori di calore?
R: La classificazione basata sulla costruzione- classifica gli scambiatori di calore in base alla struttura fisica e al design. Comprende tipi come scambiatori di calore a fascio tubiero, a piastre e a tubi alettati, ciascuno con caratteristiche e vantaggi distinti nelle applicazioni di trasferimento di calore.
D: Dove si utilizza uno scambiatore di calore?
R: Gli scambiatori di calore sono utilizzati in una vasta gamma di applicazioni tra cui condizionamento dell'aria, impianti chimici, impianti petrolchimici, raffinerie di petrolio, centrali elettriche, lavorazione del gas naturale, refrigerazione, trattamento delle acque reflue e riscaldamento degli ambienti.
