Scambiatori di caloresvolgono un ruolo cruciale in numerosi processi industriali facilitando la trasmissione del calore tra due o più fluidi. Queste apparecchiature essenziali migliorano l'efficienza in numerosi settori, sia che vengano utilizzate per raffreddare i gas di combustione nelle centrali elettriche, riscaldare l'acqua di alimentazione nelle raffinerie o vaporizzare sostanze negli impianti chimici.
GNEE, in qualità di produttore leader di scambiatori di calore in India, fornisce soluzioni di alta-qualità a importanti settori da oltre quattro decenni. Produciamo scambiatori di calore personalizzati secondo gli standard mondiali in un impianto di produzione ampio e avanzato con- laboratori interni di test e controllo qualità per soddisfare le esigenze dei nostri clienti.
Comprendere gli scambiatori di calore
Gli scambiatori di calore consentono ai fluidi di trasmettere calore senza contatto. Permette il trasferimento di energia termica da una sostanza o processo più caldo a uno più freddo o viceversa. Gli scambiatori di calore svolgono un ruolo fondamentale in varie operazioni industriali modulando la temperatura per varie applicazioni.
I settori energetico, petrolchimico, petrolifero e del gas, alimentare e delle bevande e altri ancora utilizzano scambiatori di calore. Inoltre, gli scambiatori di calore vengono utilizzati anche negli impianti energetici per la generazione di vapore, il raffreddamento dei gas di scarico e il riscaldamento dell'acqua di alimentazione. Inoltre, gli scambiatori di calore vengono utilizzati in settori quali la raffinazione del petrolio per il preriscaldamento del petrolio greggio e la moderazione dei gas di scarico dei forni. Altre applicazioni prevalenti includono la produzione di vapore, l'ebollizione, la condensazione, il recupero del calore e la riduzione dei gas in diversi processi termici.
Fattori da considerare nella scelta dello scambiatore di calore giusto
La scelta dello scambiatore di calore appropriato per un'applicazione industriale richiede la valutazione dei fattori chiave di progettazione per garantire sicurezza, efficienza e affidabilità per tutta la durata di vita dell'apparecchiatura. Esploriamo questi fattori in dettaglio:
Intervallo di temperatura
L'intervallo di temperature operative del processo è uno dei criteri più cruciali per la selezione degli scambiatori di calore industriali.Produttori di scambiatori di calore industrialicome GNEE aderiscono ai protocolli ASME che regolano la classificazione dei materiali a diverse classi di temperatura. Gli scambiatori di calore GNEE funzionano in modo efficiente a varie temperature a seconda dell'applicazione.
Valutazione della pressione
La capacità di gestione della pressione-dello scambiatore di calore deve essere adeguata alla pressione di esercizio massima dell'applicazione. I prodotti GNEE aderiscono ai codici internazionali dei recipienti a pressione come ASME, ISO, ecc., garantendone la sicurezza. A seconda del tipo e delle dimensioni, la maggior parte degli scambiatori a fascio tubiero GNEE può resistere a pressioni fino a 30 bar.
Materiali di costruzione
Diversi fattori cambiano la scelta del materiale per la fabbricazione e di solito varia dall'obiettivo principale, come:
- Resistenza alla corrosione
- Conduttività
- Resistenza allo stress e alla fessurazione
- Facilità di manipolazione e fabbricazione
- Punto di fusione
- Costo
In base alle proprietà dei fluidi utilizzati, la resistenza alla corrosione è fondamentale. In qualità di importante produttore di scambiatori di calore industriali, GNEE offre una varietà di materiali resistenti alla corrosione-, tra cui acciaio al carbonio, acciaio inossidabile, Hastelloy, Monel, titanio, tantalio, ecc. Questi materiali sono appropriati per applicazioni che coinvolgono salinità, sostanze chimiche, acidi, sostanze caustiche, temperature estreme e condizioni criogeniche.
Efficienza termica
Le dimensioni e il costo richiesti di uno scambiatore di calore sono in gran parte determinati dalla velocità di trasferimento del calore e dall'efficacia. Anche in applicazioni complesse che coinvolgono configurazioni multipass o operazioni di cambiamento di fase, alcuni progetti compatti avanzati raggiungono in genere efficienze termiche superiori al 90%. Alcuni modelli sono designati ASME "K" per garantire l'efficacia termica.
Orma
Lo spazio di installazione disponibile determina il tipo di scambiatore di calore: fascio tubiero-e-a tubi, compatto o con superficie estesa. Gli ingegneri di GNEE ottimizzano i progetti per il minimo ingombro possibile senza sacrificare le capacità di trasferimento di calore o di contenimento della pressione. Inoltre, offrono design modulari multi-passaggio in grado di adattarsi a spazi ristretti.
Facilità nella pulizia
Nel tempo, la corrosione e le incrostazioni riducono l'efficienza del trasferimento di calore, rendendo necessaria una pulizia periodica. È essenziale cercare un produttore di scambiatori di calore che progetti numerose apparecchiature con collettori inferiori drenabili e fasci di tubi rimovibili per una semplice pulizia meccanica o CIP in loco-per ripristinare l'efficienza del trasferimento di calore.
Incrostazioni e manutenzione
Le incrostazioni sono una cosa essenziale da ricordare quando si seleziona un'attrezzatura da un fornitore affidabile di scambiatori di calore. Durante le operazioni, i fluidi coinvolti e le condizioni ambientali possono portare al fouling, ovvero alla formazione di depositi indesiderati di materiale sulla superficie di scambio termico durante il processo di riscaldamento e raffreddamento. È classificato in quattro tipi: incrostazione, desquamazione, sedimento e crescita biologica. La velocità del fluido, la temperatura, la chimica e i materiali di fabbricazione sono quattro fattori chiave che svolgono un ruolo importante nella formazione di incrostazioni.
L'incrostazione comporterà un aumento della pulizia e della manutenzione. Pertanto, durante la progettazione dello scambiatore di calore, assicurati di spiegare tutti i requisiti, il processo e altre cose in dettaglio in modo che il produttore dello scambiatore di calore possa progettare e scegliere di conseguenza il materiale per la fabbricazione.
Tipi di scambiatori di calore
Sono disponibili diversi tipi di scambiatori di calore per applicazioni industriali. Ecco alcuni diversi tipi di apparecchiature fornite dai produttori di scambiatori di calore in India:

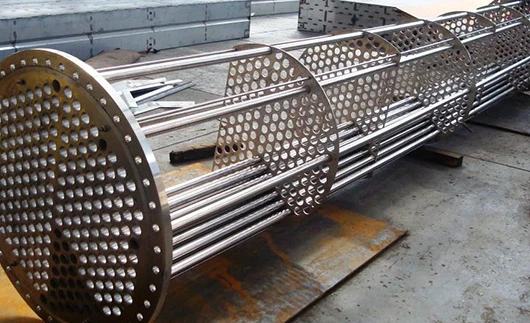

Scambiatore di calore a fascio tubiero
Grazie al suo design adattabile, questo è uno dei tipi di scambiatori di calore più utilizzati in varie industrie di processo. È costituito da un guscio cilindrico con diversi passaggi di tubi contenenti tubi in fascio. Il calore viene trasmesso tra il guscio e i passaggi mentre i fluidi li attraversano. GNEE, uno dei maggiori fornitori di scambiatori di calore, produce unità a fascio tubiero di grandi dimensioni in varie configurazioni per soddisfare vari compiti termici che vanno da 5 kW a 100 MW.
Scambiatore di calore a fascio tubiero ondulato
Uno scambiatore di calore corrugato è una variante-economica degli scambiatori di calore a fascio tubiero. Uno scambiatore di calore a tubo corrugato comprende un tubo corrugato, un tubo con scanalatura a spirale ottenuto da un tubo liscio mediante formatura a freddo. Il numero di inizi dell'elica può essere personalizzato insieme all'angolo per ottimizzare il trasferimento di calore e le prestazioni. Uno dei maggiori vantaggi degli scambiatori di calore con tubi corrugati, che li rende molto richiesti dai fornitori di scambiatori di calore, è la crescente turbolenza del fluido quando scorre dal tubo interno. Il flusso turbolento in questi scambiatori di calore può avvenire anche con un numero di Reynolds basso.
Doppio tubo
Uno scambiatore di calore industriale a doppio-tubo o bit-tubo è perfetto per i settori le cui attività ruotano attorno ad applicazioni ad alta-pressione e ad alta-temperatura perché possono espandersi e hanno una struttura solida. Viene comunemente utilizzato in controcorrente, dove è richiesta la direzione del flusso opposta. Comprende un tubo che fornisce una barriera conduttiva centrale che impedisce sia ai liquidi che fluiscono che a un tubo adiacente di creare una forma ad anello. Vengono utilizzati laddove gli scambiatori di calore a fascio tubiero non forniscono il trasferimento di calore necessario e vengono utilizzati in serie o in parallelo per aumentare la temperatura.
U-Tube
Lo scambiatore di calore a tubi AU- è un tipo di scambiatore di calore a fascio tubiero utilizzato nei macchinari petroliferi e chimici. I principali componenti chiave dello scambiatore di calore con tubo a U- sono la scatola tubiera, l'involucro e il fascio tubiero. I tubi a U-forniscono un'espansione illimitata, il fascio tubiero può essere rimosso per la pulizia ed è anche possibile il passaggio di piccoli fasci-a-tubi. La forma a U- tiene conto dello stress termico e occupa un volume leggermente inferiore rispetto a uno scambiatore di calore a tubi diritti. Inoltre, fornisce solo una bassa-perdita di pressione durante il processo.
Tubo alettato – Elicoidale e longitudinale
Gli scambiatori di calore a tubi alettati comprendono il tubo alettato, una serie di tubi in cui vengono aggiunte delle alette all'esterno per aumentare l'area di contatto con il fluido per scambiare il calore tra il fluido all'interno del tubo e il fluido all'esterno del tubo.
I tubi alettati sono di due tipi:
- Elicoidale –I tubi alettati elicoidali hanno alette avvolte a spirale attorno a un tavolo, creando una forma elicoidale. Oltre ad aumentare la superficie, il modello a spirale crea turbolenza per migliorare il trasferimento di calore ed è progettato per funzionare in condizioni difficili.
- Longitudinale –Un tubo alettato longitudinale presenta alette o creste longitudinali che corrono lungo il lato esterno del tubo. Queste alette aumentano la superficie del tubo, migliorando il trasferimento di calore complessivo tra i fluidi.
Pacchetto testa fluttuante
Lo scambiatore di calore a fascio flottante è una variante dello scambiatore di calore a tubi in cui la combinazione di piastre tubiere è indipendente e può muoversi liberamente all'interno del mantello. Offrono resistenza allo stress termico e alla fatica. È uno dei migliori scambiatori di calore forniti dai produttori di scambiatori di calore perché viene utilizzato in applicazioni in cui la temperatura tra tubo e mantello è elevata, il che causa problemi di espansione. Tuttavia, ha un costo notevolmente elevato.
Tipo di forcina per capelli
Gli scambiatori di calore a forcina hanno uno dei design più efficienti per applicazioni che richiedono temperature incrociate (la temperatura di uscita del fluido caldo è inferiore alla temperatura del fluido freddo) perché ha poche sezioni e un'area superficiale inferiore. Utilizzano un vero flusso in contro-corrente, massimizzando le differenze di temperatura tra i fluidi lato mantello- e tubo-.
Spiegazione della tecnologia dello scambiatore di calore: la selezione diventa semplice
Comprendere fattori chiave quali temperature e pressioni di esercizio, materiali da costruzione, requisiti di efficienza e vincoli di spazio è necessario per selezionare lo scambiatore di calore industriale ottimale. GNEE l, uno dei principali produttori di scambiatori di calore in India, progetta e fabbrica soluzioni personalizzate di scambiatori di calore industriali secondo protocolli e standard internazionali.
In qualità di azienda certificata ASME "U", GNEE fornisce consulenza di esperti per assistervi nella scelta dello scambiatore di calore più adatto alle vostre esigenze di processo. Contatta immediatamente il nostro team per discutere le richieste e i requisiti specifici del tuo progetto per una soluzione di scambiatore di calore.
Per quanto riguarda le dimensioni specifiche, la pressione nominale, gli standard di resistenza alla corrosione e i parametri di efficienza del trasferimento di calore degli scambiatori di calore, potete contattarci direttamente per ottenere un piano delle specifiche personalizzato, aiutandovi a soddisfare con precisione i vostri requisiti di produzione o di processo.
E-mail:global@gneesteels.com
Domande frequenti
D: Qual è la regola 10 13 per lo scambiatore di calore a fascio tubiero?
R: In termini semplici, garantisce che la pressione di progetto del lato con pressione minore (che sia il lato del mantello o del tubo) sia impostata ad almeno 10/13 della pressione di progetto del lato con pressione maggiore.
D: Quali sono i vantaggi di uno scambiatore di calore a fascio tubiero?
R: Presentano anche notevoli vantaggi in termini di manutenzione: gli scambiatori di calore a fascio tubiero hanno una struttura che si presta a una manutenzione semplificata, maggiore sicurezza e un funzionamento complessivamente-senza problemi. Il design degli scambiatori di calore a fascio tubiero consente di identificare rapidamente e proteggere le perdite dal resto dell'unità.
D: Cos'è uno scambiatore di calore e la sua funzione?
R: Uno scambiatore di calore è un sistema utilizzato per trasferire calore tra una sorgente e un fluido di lavoro. Gli scambiatori di calore vengono utilizzati sia nei processi di raffreddamento che di riscaldamento. I fluidi possono essere separati da una parete solida per impedire la miscelazione oppure possono essere a diretto contatto.
D: Quali sono i tre tipi di scambiatori di calore?
R: La classificazione basata sulla costruzione- classifica gli scambiatori di calore in base alla struttura fisica e al design. Comprende tipi come scambiatori di calore a fascio tubiero, a piastre e a tubi alettati, ciascuno con caratteristiche e vantaggi distinti nelle applicazioni di trasferimento di calore.
D: Dove si utilizza uno scambiatore di calore?
R: Gli scambiatori di calore sono utilizzati in una vasta gamma di applicazioni tra cui condizionamento dell'aria, impianti chimici, impianti petrolchimici, raffinerie di petrolio, centrali elettriche, lavorazione del gas naturale, refrigerazione, trattamento delle acque reflue e riscaldamento degli ambienti.
D: Quale manutenzione è richiesta su uno scambiatore di calore?
R: Una manutenzione regolare è essenziale per garantire prestazioni ottimali e una lunga durata di uno scambiatore di calore. Le principali attività di manutenzione includono l'ispezione di routine per individuare eventuali perdite o corrosione, il controllo dei livelli di temperatura e pressione, la pulizia delle superfici sporche, il serraggio di collegamenti allentati e la sostituzione di guarnizioni-o tenute usurate. La manutenzione preventiva dovrebbe essere programmata in base all'ambiente operativo e alla frequenza di utilizzo, garantendo tempi di inattività minimi e massima efficienza.
D: Come effettuare la manutenzione di uno scambiatore di calore?
R: Per mantenere uno scambiatore di calore efficace, seguire un piano strutturato:
Spegnere l'impianto in sicurezza ed isolare lo scambiatore.
Ispezionare tutti i componenti accessibili per verificare che non siano usurati, incrostati o perdite.
Pulire le superfici interne ed esterne secondo necessità (metodi meccanici o chimici).
Controllare i collegamenti e le guarnizioni per eventuali danni e sostituirli se necessario.
Monitorare le portate e gli indicatori di prestazione per individuare i primi segnali di incrostazione o inefficienza.
Potrebbe essere necessaria periodicamente una manutenzione professionale a seconda del tipo di scambiatore e dell'applicazione industriale.
D: Come si pulisce uno scambiatore di calore?
R: La pulizia di uno scambiatore di calore può essere eseguita utilizzando diversi metodi:
Pulizia meccanica: utilizzo di spazzole o raschietti per rimuovere incrostazioni e detriti da tubi o piastre.
Pulizia chimica (CIP – Clean-in-Place): agenti detergenti circolanti per sciogliere incrostazioni, olio o incrostazioni biologiche.
Idrosabbiatura o lavaggio a pressione: getti d'acqua ad alta-pressione per residui tenaci.
Seguire sempre le raccomandazioni del produttore e assicurarsi che il metodo di pulizia sia adatto al materiale e al tipo di incrostazione per evitare danni.
D: Qual è l'importanza di uno scambiatore di calore?
R: Uno scambiatore di calore è un componente fondamentale in molti sistemi industriali e HVAC. Consente un trasferimento efficiente del calore tra due fluidi senza mescolarli, contribuendo al risparmio energetico, al miglioramento del controllo del processo, alla riduzione dei costi operativi e all'efficienza complessiva del sistema. In settori quali la lavorazione chimica, la produzione di energia e la produzione alimentare, gli scambiatori di calore sono fondamentali per mantenere l'equilibrio della temperatura e garantire sicurezza e prestazioni.
D: Cosa succede se non si pulisce lo scambiatore di calore?
R: La mancata pulizia di uno scambiatore di calore provoca incrostazioni-accumulo di incrostazioni, fanghi o detriti-che riducono l'efficienza termica, aumentano il consumo di energia e causano pressioni di esercizio più elevate. Con il passare del tempo, ciò può provocare surriscaldamento, danni alle apparecchiature, arresti imprevisti o guasti completi del sistema. Una pulizia regolare è essenziale per evitare riparazioni costose e mantenere un funzionamento affidabile e sicuro.
D: Con quale frequenza è necessario manutenere uno scambiatore di calore?
R: La frequenza della manutenzione dipende dall'applicazione, dall'ambiente operativo e dal tipo di fluidi coinvolti. Per i sistemi critici o ad-utilizzo elevato, si consiglia la manutenzione ogni 6-12 mesi. Tuttavia, in ambienti più puliti o in operazioni meno impegnative, la manutenzione annuale può essere sufficiente. Anche il monitoraggio degli indicatori di prestazione come caduta di pressione, temperatura di uscita o riduzione del flusso può aiutare a determinare il giusto intervallo di manutenzione.
D: Qual è l'efficienza di uno scambiatore di calore?
R: L'efficienza di uno scambiatore di calore è il rapporto tra il trasferimento di calore effettivo e il massimo trasferimento di calore possibile. Dipende da fattori quali il tipo di scambiatore di calore, la disposizione del flusso e la differenza di temperatura tra i fluidi.
D: Qual è l'efficienza del trasferimento di calore?
R: L'efficienza del trasferimento di calore si riferisce all'efficacia con cui l'energia termica viene trasferita da un mezzo all'altro. Dipende da fattori quali conduttività termica, area superficiale, gradiente di temperatura e modalità di trasferimento del calore (conduzione, convezione o irraggiamento). L’efficacia degli scambiatori di calore si misura dalla loro capacità di minimizzare le perdite di energia e massimizzare lo scambio termico.
D: Quale tipo di scambiatore di calore offre la massima efficienza di trasferimento del calore?
R: Gli scambiatori di calore in controcorrente generalmente forniscono la massima efficienza di trasferimento del calore perché consentono ai fluidi caldi e freddi di fluire in direzioni opposte. Ciò massimizza la differenza di temperatura lungo la lunghezza dello scambiatore, con conseguente migliore trasferimento di calore. Anche gli scambiatori di calore a piastre e gli scambiatori di calore a fascio tubiero-e-con design ottimizzati offrono un'elevata efficienza.
D: Qual è il tipo di scambiatore di calore più efficiente?
R: Il tipo di scambiatore di calore più efficiente dipende dall'applicazione, ma gli scambiatori di calore a piastre sono spesso considerati i più efficienti grazie alla loro ampia superficie, agli elevati coefficienti di trasferimento del calore e al design compatto. Inoltre, gli scambiatori di calore rigenerativi e gli scambiatori di calore a microcanali sono altamente efficienti per specifiche applicazioni industriali e HVAC.
D: Quale modalità di trasferimento del calore è più efficiente?
R: La conduzione è la modalità più efficiente di trasferimento del calore perché avviene attraverso il contatto diretto senza il coinvolgimento del movimento del fluido. I materiali con elevata conduttività termica, come i metalli, consentono un rapido trasferimento di calore. Tuttavia, nelle applicazioni pratiche, la convezione forzata (utilizzando ventilatori o pompe) può aumentare significativamente la velocità di trasferimento del calore.
