Scambiatore di caloresono essenziali per trasferire calore tra due o più fluidi. È fondamentale per raffinare i processi e migliorare l'efficienza termica negli impianti farmaceutici, petroliferi e del gas, di trasformazione alimentare, chimici ed energetici.
Uno dei principali produttori di scambiatori di calore in India, GNEE, da oltre 17 anni produce scambiatori di calore a piastre, raffreddati ad aria, a fascio tubiero, ondulati e alettati,-progettati e realizzati su misura. Grazie ai nostri impianti di produzione all'avanguardia, abbiamo guadagnato la fiducia di numerose aziende in tutto il mondo fornendo soluzioni di scambio termico affidabili, resistenti alla corrosione e ad alte prestazioni.
Soddisfiamo strategicamente le esigenze specifiche dei clienti in vari settori sfruttando sofisticate capacità di progettazione-alla-consegna e capacità ingegneristica interna-.
Il processo di produzione degli scambiatori di calore
Gli scambiatori di calore sono fondamentali in diversi processi industriali poiché trasferiscono l'energia termica da un flusso di fluido a un altro. Ecco perché prominenteproduttori di scambiatori di calore a fascio tubiero in Indiamonitorare il processo di produzione per mantenere prestazioni, affidabilità e sicurezza ottimali.
Viene prodotto utilizzando il modello termico per calcolare l'efficienza in condizioni specifiche. La produzione dello scambiatore di calore è un processo complesso che comprende le seguenti fasi:
- Processo di progettazione termica
- Processo di ingegneria e progettazione dettagliato
- Processo di produzione
- Processo di saldatura e assemblaggio
- Preparazione al collaudo e alla spedizione
- Trasporto finale e ispezioni-sul posto
- Comprendiamo ogni fase nel dettaglio per comprendere come arrivare al topproduttori di scambiatori di caloregarantire la qualità durante la produzione di scambiatori di calore.
Fase di progettazione
La fase di progettazione è fondamentale per produrre scambiatori di calore industriali ottimizzati che massimizzano l'efficacia del trasferimento di calore del cliente. L'esperto gruppo di progettisti e ingegneri dei produttori di scambiatori di calore in India accerta il tipo, la configurazione, i materiali di costruzione e le specifiche tecniche ottimali dello scambiatore di calore in base ai parametri di ciascun progetto.
Il software viene fornito con temperature operative, servizio termico, tipi e proprietà di fluidi, portate, riduzioni di pressione e portate per generare progetti specializzati.
Il team di progettazione simula le prestazioni termiche e meccaniche dello scambiatore di calore industriale in condizioni operative reali utilizzando tecniche di fluidodinamica computazionale. Questo test virtuale massimizza la velocità di trasferimento del calore convalidando al tempo stesso la sicurezza e l'affidabilità. L'interfaccia software-intuitiva facilita inoltre la collaborazione dei clienti per adattare con precisione la progettazione ai requisiti del processo.
In collaborazione con i team di ingegneria, qualità e produzione, vengono eseguite numerose iterazioni di progettazione per ottimizzare l'accesso all'ispezione, i costi, la manutenzione, la fattibilità di fabbricazione e altri fattori critici.
Fase di produzione

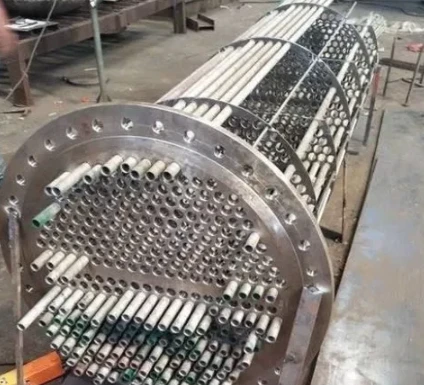

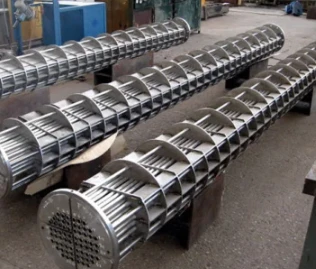

La fase di produzione inizia con i materiali di base sottoposti a formatura, lavorazione e saldatura per trasformarli nei componenti principali degli scambiatori di calore industriali. I cilindri con canale e mantello sono generalmente piastre laminate e saldate (diametro maggiore di 24-pollici) o tubi (diametro di 24-pollici o inferiore). A seconda dello spessore, le piastre tubiere possono essere in lamiera o forgiate, lavorate e forate. Le flange sono anelli forgiati a caldo e i deflettori sono piastre di materiale lavorate e forate. I tubi sono disponibili in diverse varianti, come senza saldatura e saldati, e sono disponibili in diversi diametri e spessori standard. I tubi possono essere piegati a forma di U e tagliati alla lunghezza desiderata dai produttori di scambiatori di calore in India.
Pertanto, la fabbricazione degli scambiatori di calore a fascio tubiero può essere classificata in quattro fasi:
- Operazioni di macchina e perforazione
- Operazioni di saldatura
- Assemblaggio del pacco
- Assemblaggio finale e di collaudo
Processo di saldatura e assemblaggio
La saldatura e l'assemblaggio di scambiatori di calore industriali costituiscono una fase fondamentale della produzione, che richiede notevole precisione e competenza. I produttori indiani utilizzano metodologie di saldatura complesse come la saldatura TIG, MIG, orbitale e laser per garantire l'integrità e l'impermeabilità dei giunti secondo codici e standard globali. I saldatori altamente esperti e certificati ASME- aderiscono alle migliori pratiche utilizzando attrezzature per garantire la precisione dimensionale.
GNEEutilizza materiali di consumo come fili d'apporto specifici per metalli- e saldatura orbitale automatica per produrre saldature uniformi e impeccabili per scambiatori di calore industriali di grandi dimensioni.
Test radiografici e altre procedure di test non distruttivi convalidano le saldature. Inoltre, ogni scambiatore di calore è sottoposto a rigorosi test di tenuta di idro ed elio per garantire che sia a prova di perdite. Il team di garanzia della qualità esamina meticolosamente ogni giunto. I principali produttori di scambiatori di calore in India aderiscono a protocolli rigorosi per soddisfare la strumentazione di saldatura standard, compreso il pozzetto termometrico.
Processo di test
La funzione di garanzia della qualità è fondamentale nella produzione di scambiatori di calore a fascio tubiero affidabili. GNEE utilizza un rigoroso processo di ispezione dei materiali in entrata per garantire l'integrità dei componenti.
Procedure di test approfondite vengono eseguite in più fasi per garantire l'integrità della prestazione. Ogni scambiatore di calore viene sottoposto a un test di tenuta mentre è sotto pressione in aria o acqua.
Le prestazioni vengono valutate durante i test finali in condizioni di processo simulate.
- Certificazione ASME "U" Stamp per l'integrità della pressione
- Timbro ASME 'R' per riparazioni e modifiche
- Marchio CE che conferma la sicurezza del prodotto.
- ISO 9001:2015 per la gestione della qualità
In combinazione con apparecchiature di prova e calibrazione avanzate che possono essere ricondotte a standard nazionali, anche le perdite, la velocità di trasferimento del calore e la caduta di pressione vengono misurate con estrema precisione. Gli scambiatori di calore ricevono l'autorizzazione definitiva per la spedizione ai clienti solo dopo che hanno completato tutti i test.
Processo di test finale e preparazione della spedizione
L'industria manifatturiera degli scambiatori di calore si conforma a rigorosi protocolli di test per verificare che ciascuna unità soddisfi le specifiche di progettazione prima della spedizione ai clienti. I team di controllo qualità utilizzano test standardizzati per condurre valutazioni approfondite delle prestazioni termiche e dell'integrità meccanica.
Strumenti precisi monitorano le pressioni interne, le temperature e le velocità di trasferimento del calore durante tutto il processo di lancio per garantire il rispetto dei compiti termici. Le valutazioni della pressione idrostatica e pneumatica vengono eseguite meglio delle pressioni di progetto previste. La spettrometria di massa dell'elio rileva anche le perdite più piccole con precisione millimetrica. Il test di apparecchiature critiche come strumenti, valvole e guarnizioni segue piani di test.
Dopo aver verificato l'idraulica termica e l'integrità meccanica, l'esterno viene rifinito con isolamento, rivestimenti protettivi e lucidatura. I composti-inibitori della corrosione e le corrette pratiche di movimentazione dei materiali prevengono i danni durante il trasporto.
Gli scambiatori di calore vengono-assemblati su misura dai team di imballaggio per l'esportazione con un'imbottitura sufficiente per evitare difetti durante il trasporto internazionale.
Gli essiccanti vengono utilizzati per rinforzare le aree sensibili per prevenire l'ingresso di umidità. La preparazione all'esportazione-dei container viene verificata tramite controlli di conformità prima della sigillatura per il trasporto alle strutture del cliente. In ambienti industriali severi, gli scambiatori di calore funzionano in sicurezza per molti anni grazie all'implementazione di protocolli rigorosi.
Concludendo
Dopo il trasporto, l'installazione e-il team di ispezione in loco garantisce un'installazione senza problemi nell'ambiente circostante e un funzionamento sicuro. Il team di ispezione verifica la presenza di perdite, verifica le portate dei fluidi e le differenze di temperatura e monitora le prestazioni generali.
In qualità di affidabile produttore di scambiatori di calore a fascio tubiero in India, GNEE dispone di strutture-di livello mondiale e implementa processi rigorosi per fornire scambiatori di calore a fascio tubiero-resistenti alla corrosione che soddisfano gli standard internazionali pur mantenendo prestazioni elevate.
Sappiamo come soddisfare tutte le vostre esigenze di scambiatori di calore, sia che comportino un investimento di capitale significativo o un'esigenza di sostituzione imperativa. Contatta i nostri esperti per ottenere uno scambiatore di calore industriale su misura e-conforme alle normative che soddisfi le tue esigenze.
Desideri ottenere le specifiche dello scambiatore di calore adatte alle tue condizioni di lavoro (ad esempio, tipo a fascio tubiero-e-per l'industria chimica, tipo a piastre per scenari HVAC, tipo alettato per ambienti ad-temperatura elevata)? Consulta i nostri esperti e risponderemo rapidamente alle esigenze specifiche del tuo settore-.
